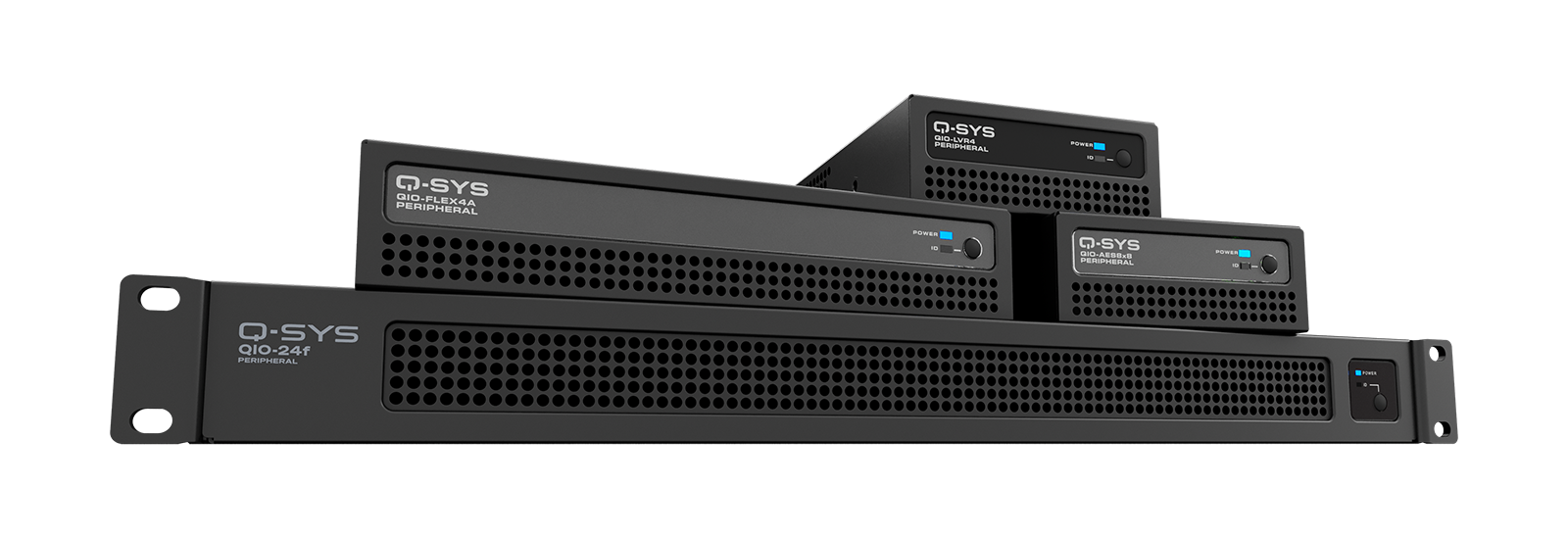

Série QIO
Expandeurs d’E/S en réseau Q-SYS
La Série QIO de Q-SYS permet l'interopérabilité avec des entrées/sorties audio et de contrôle non connectées au réseau grâce à l'intégration directe avec les périphériques natifs Q-SYS, ceci afin d'étendre la puissance de Q-SYS à un plus grand nombre de dispositifs. Les extensions de la Série QIO apportent des E/S en réseau modulaires et facilement évolutives qui se placent là où elles sont nécessaires afin de permettre des applications variées dans les entreprises, l'enseignement supérieur, le divertissement et l'hôtellerie.
Ajoutez des E/S adaptées, là où vous en avez besoin
Apportez une plus grande souplesse à votre système Q-SYS et déployez une connectivité audio micro/ligne, audio numérique, Bluetooth, VoIP et de contrôle là où vous le souhaitez. Chaque modèle de la Série QIO offre un même type de connectivité, sous un format qui se monte en rack, en surface ou avec un intégration en plaque murale.
Personnalisable en fonction de votre environnement
Ajoutez une connectivité d’E/S en réseau aux systèmes Q-SYS et dissociez l’emplacement physique des E/S du matériel de traitement, pour être compatible avec des architectures de traitement du signal centralisé ou distribué.
Étend la connectivité audio et VoIP native de Q-SYS
Choisissez parmi différents modèles audio QIO prenant en charge les entrées professionnelles au niveau micro/ligne avec une alimentation fantôme 48 VDC, les E/S audio numériques AES3, Bluetooth® et la téléphonie analogique dans Q-SYS.
Étend la connectivité de contrôle pour les appareils non natifs Q-SYS
Ajoutez une connectivité IR, série, GPIO ou relais basse tension afin d’intégrer le contrôle d’une grande variété d’appareils dans votre système Q-SYS.
Pages produit Série QIO
オーディオ
Module compact d’E/S audio micro/ligne
Contrôle
E/S IR, série, GPIO et relais basse tension
Téléphonie
PSTN analogique, PBX et autres
E/S téléphoniques existantes
Usages multiples
Contrôles centralisés et E/S audio Flex
Nombreuses entrées/sorties audio
Grand nombre de canaux d’E/S audio
Plaque murale
E/S audio Bluetooth®
CHOISISSEZ UN MODÈLE
Bluetooth®オーディオ接続
| QIO-WP-BT ネットワーク Bluetooth® オーディオウォールプレート | |
| Bluetooth®モジュールバージョン | 5.4 |
|---|---|
| Bluetooth®プロファイルのサポート | Bluetooth®クラシック（BR／EDR）： • Rxのみ：A2DP（SRC／SNK）、AVRCP • TxとRx：HFP • デバイスメモリに最大10台のデバイスを保存 Bluetooth® Low Energy（LE）： • Tx：PBP（Auracast） ™モード） |
| Bluetooth®オーディオコーデックをサポート | SBC、AAC、aptX、 aptX HD、LC3 （Auracastモードのみ） |
| Bluetooth®接続範囲 | > 86フィート（>23メートル）の見通し |
| コントロールとインジケーター | フロントパネル： • 電源／ステータス - RGB LED （Q-SYSでカスタマイズ可能） • Bluetooth® - 青色LED （Q-SYSで制御可能） • Bluetooth®ペアリングボタン • 近距離無線通信（NFC）タップツーペアセンサー |
| ネットワーキング | 1 x 1 Gbps LAN ポート 1 x 1 Gbps RJ45 リンク ポート （将来の Q-SYS Designer Software リリースでサポートされます） |
| 製品寸法（L x W x H） | QIO-WP-BT-NA： 39.5 x 69.9 x 117.1 mm （1.55 x 2.75 x 4.61インチ）、1ギャングカバープレートを含む • 標準的な北米のバックボックス（シングルギャングまたはデュアルギャング）に適合 ≥1.50深さのQIO-WP -BT-EU：39.5 x 86.0 x 86.0 mm（1.55 x 3.39 x 3.39インチ）、カバープレートを含む•奥行きが35.0 mm以上のBS4662タイプバックボックスに適合（EUの埋込ボックス内部は規格が統一されていないため、設置前に適合性を確認してください）詳細については取扱説明書を参照してください） |
| 色 | ホワイト - RAL 9003 （デフォルト構成） ブラック - RAL 9011 （交換用フェイスプレート付属） |
| 製品重量 | 170.1 g（0.375 ポンド） |
| 出荷寸法 | 158.75 x 101.60 x 88.90 mm（6.25×4.00×3.50インチ） |
| 出荷重量 | 340.2 g（0.75 ポンド） |
| 動作温度 | 0°Cから50°C（32°Fから122°F） |
| 消費電力 | IEEE 802.3af PoE Class 0; 3 W max |
| BTU使用量／発熱 | 10.24 BTU／h |
| 湿度範囲 | 5%–85% RH, non-condensing |
| 環境騒音（dB） | N/A (no fan) |
高密度オーディオ接続
| QIO-ML24i | QIO-24f | QIO-L24o | |
| マイク／ライン入力 | |||
|---|---|---|---|
| 最大入力レベル | +24 dBu（平衡）、+18 dBu（アンバランス） | - | |
| プリアンプのゲイン範囲 | 0 dB - 60 dB | - | |
| 入力感度範囲 | -36 dBu ～ +24 dBu | - | |
| ファンタム電源 | +48 VDC | - | |
| 入力インピーダンス | 10 kΩ（平衡）、5 kΩ（アンバランス） | - | |
| ライン出力 | |||
| 出力オーディオレベル | - | -36 dBu ～ +24 dBu | |
| 出力ダイナミックレンジ | - | 110 dB | |
| 出力インピーダンス | - | 100 Ω | |
| サンプルレート | 48 kHz | ||
| ビット深度 | 24ビット | ||
| コネクター | |||
| 外部電源 | 1 x ユニバーサルインプット 100-240 V、50/60 Hz | ||
| AC インプット | 最大65 W | 最大55 W | 最大35 W |
| LAN | 2x ギガビット イーサネット コネクター | ||
| その他全般 | |||
| 製品寸法（L x W x H） | 304.8 x 443.0 x 43.6 mm（12.0×17.4×1.72インチ） | ||
| 製品重量 | 3.86 kg（8.5 lb） | ||
| 取り付けオプション | サーフェスマウントまたはラックマウントが可能。 1U、フルラック幅 | ||
Connectivité micro/ligne
| QIO-ML4i | QIO-ML2x2 | QIO-L4o | QIO-AES8x8 | |
| 接続性 | 4マイク／LINE INPUT | 2マイク／LINE INPUTと 2 ライン出力 | 4 つのライン出力 | AES3デジタルインプットと AES3デジタル出力の4つのステレオペア （入力および出力合計 8 チャンネル） |
|---|---|---|---|---|
| マイク／ライン入力 | ||||
| 最大入力レベル | +24 dBu | - | - | |
| プリアンプのゲイン範囲 | 0 dB - 60 dB | - | - | |
| 入力感度範囲 | - 36 dBu ～ + 24 dBu | - | - | |
| ファンタム電源 | +48 VDC | - | - | |
| 入力インピーダンス | 5 kΩシングルエンド、10kΩバランス | - | - | |
| ライン出力 | ||||
| 出力オーディオレベル | - | - | -36 dBu ～ +24 dBu | - |
| 出力ダイナミックレンジ | - | - | 108 dB | - |
| 出力インピーダンス | - | - | 150 Ω - 300 Ω | - |
| AES3デジタルI／O | ||||
| 入力インピーダンス | - | - | - | 110Ω（平衡） |
| 出力インピーダンス | - | - | - | 110Ω（平衡） |
| Group ディレイ | - | - | - | 65サンプル（SRC有効） |
| サンプルレート | 48 kHz | 48 kHz | 48 kHz | 44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz （48 kHzのQ-SYSシステムレートへのサンプルレート変換時） |
| ビット深度 | 24ビット | |||
| その他のコネクター | ||||
| 外部電源 | 24 VDC、2.5 A、デイジーチェーン接続用の 2 番目のコネクター付きユーロブロック （QIO-PSU 電源は別売り） | |||
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE | |||
| PoE仕様 | IEEE 802.3af Type 1, Class 3に準拠 | IEEE 802.3af Type 1, Class 3に準拠 | IEEE 802.3af Type 1, Class 2に準拠 | IEEE 802.3afに準拠 タイプ1、クラス2 |
| LAN（スルー） | イーサネットデイジーチェーン接続 | |||
| その他全般 | ||||
| 寸法図 | 215.9 x 108 x 40.4 mm（8.5×4.25×1.59インチ） | |||
| 重量 | 0.78 kg（1.72 ポンド） | |||
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属） ラックマウント可能。 1U、クォーターラック幅（QIO-RMK ラック キットは別売り） | |||
Connectivité de contrôle

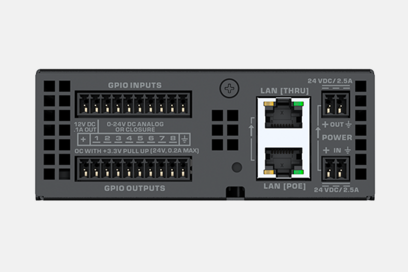

| QIO-GP8x8 | QIO-IR1x4 | QIO-S4 | QIO-L VR4 | |
| 接続タイプ | GPIO | 赤外線 | シリアル | 低電圧リレー |
|---|---|---|---|---|
| ポート | 8 つの汎用入力 & 8 つの汎用出力 | IRレシーバーインプット 1 ＆ IRエミッターインプット 4 | RS232ポート 4つ （1つのポートにはRS-485およびRS-422との互換性も含まれています） | 4つの接点閉鎖リレー（2ピン、3.55 mm） |
| その他のコネクター | ||||
| 外部電源 | 24 VDC、2.5 A、デイジーチェーン接続用の 2 番目のコネクター付きユーロブロック （QIO-PSU 電源は別売り） | |||
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE | |||
| PoE仕様 | IEEE 802.3af Type 1, Class 3に準拠 | IEEE 802.3af Type 1, Class 1に準拠 | IEEE 802.3af Type 1, Class 1に準拠 | IEEE 802.3af Type 1, Class 1に準拠 |
| LAN（スルー） | イーサネットデイジーチェーン接続 | |||
| その他全般 | ||||
| 寸法図 | 139.7 x 108 x 40.4 mm（5.5×4.25×1.59インチ） | |||
| 重量 | 0.54 kg（1.18 ポンド） | |||
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属） ラックマウント可能、1U、クォーターラック幅 （QIO-RMK ラック キットは別売り） | |||
Connectivité de téléphonie
| QIO-TEL2 | |
| 接続性 | 標準 RJ11 （6P2C） コネクターの 2 つの PSTN （POTS） 電話回線 |
|---|---|
| 電話回線 | |
| インピーダンス | 600 Ω、公称 |
| 周波数特性 | 300 Hz〜3.3 kHz、±1.0 dB |
| THD+ノイズ | < 0.5% |
| S／N比 | > 62dB |
| 呼出音相当番号 | 0.1 |
| その他のコネクター | |
| 外部電源 | 24 VDC、デイジーチェーン接続用の 2 番目のコネクター付きユーロ コネクターで 2.5A （QIO-PSU 電源は別売り） |
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE |
| PoE仕様 | IEEE 802.3af Type 1, Class 1に準拠 |
| LAN（スルー） | イーサネットデイジーチェーン接続 |
| その他全般 | |
| 寸法図 | 215.9 x 108 x 40.4 mm（8.5×4.25×1.59インチ） |
| 重量 | 0.74 kg（1.63 ポンド） |
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属）。ラックマウント可能、1U、ラック幅 （QIO-RMK ラック キットは別売り） |
多目的接続
| QIO-FLEX4A | |
| 接続性 | 4 つのフレキシブル I／O、4x8 GPIO、1 つの RS232、2 つのアンプ出力 |
|---|---|
| マイク／ライン入力 | |
| 最大入力レベル | +24 dBu（平衡）、+18 dBu（アンバランス） |
| プリアンプのゲイン範囲 | 0 dB - 60 dB |
| ファンタム電源 | +48 V DC （チャンネルあたり 10 mA、IEC 61938 P48 準拠） |
| 等価入力ノイズ | < -120 dBu、ウェイトなし @ 20 Hz〜20 kHz |
| 入力と入力のクロストーク@1kHz | > 110dB（標準）、> 95dB（最小） |
| 入力インピーダンス | 10 kΩ（平衡）、5 kΩ（アンバランス） |
| インプット ダイナミックレンジ | @ +24 dBu感度, > 108 dB @ +10 dBu感度, > 105 dB @ -10 dBu感度, > 100 dB @ -36 dBu感度, > 80 dB |
| マイク／ライン出力 | |
| 最大出力レベル範囲 | -37 dBu ～ +24 dBu |
| 出力ダイナミックレンジ | 108 dB |
| 出力間のクロストーク @ 1 kHz | > 102dB（標準）、> 90dB（最小） |
| 出力インピーダンス | 200 Ω（平衡）、100 Ω（アンバランス） |
| サンプルレート | 48 kHz |
| ビット深度 | 24ビット |
| アンプ出力 | |
| スピーカーの最大出力（Aux 24 VDC 電源） | 9 W @ 4 Ω、チャンネルあたり |
| 最大スピーカー出力（PoE+） | 5 W @ 4 Ω、チャンネルあたり |
| 出力インピーダンス | 4-8 Ω |
| コントロール | |
| RS232 | 1 ポート |
| GPIO | 4x8 |
| その他のコネクター | |
| 外部電源 | 24 VDC、3.7 A、デイジーチェーン接続用の 2 番目のコネクター付きユーロブロック （QIO-PSU 電源は別売り） |
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE |
| PoE仕様 | タイプ2、クラス4でIEEE 802.3に準拠 IEEE 802.3af タイプ 1、クラス 3 に対応 （この出力レベルではアンプは無効になります） |
| LAN（スルー） | イーサネットデイジーチェーン接続 |
| その他全般 | |
| 寸法図 | 139.7 x 219.1 x 40.4 mm（5.5×8.62×1.59インチ） |
| 重量 | 2.3ポンド （1.04 kg） |
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属） ラックマウント可能。 1U、ハーフラック幅（QIO-RMKラックキットは別売り） |
