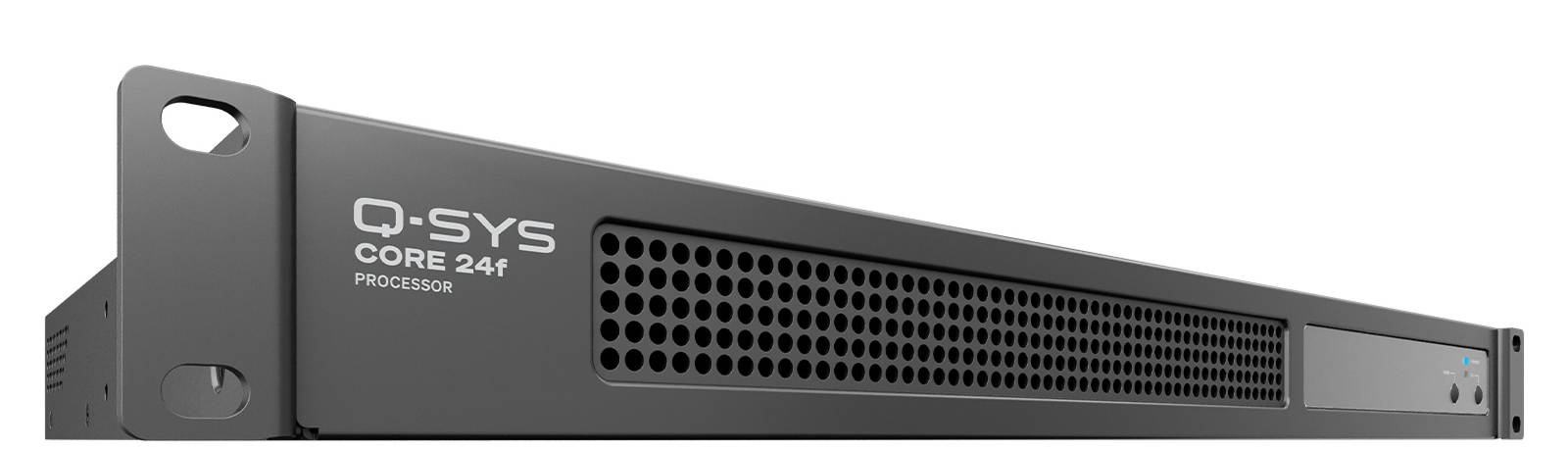

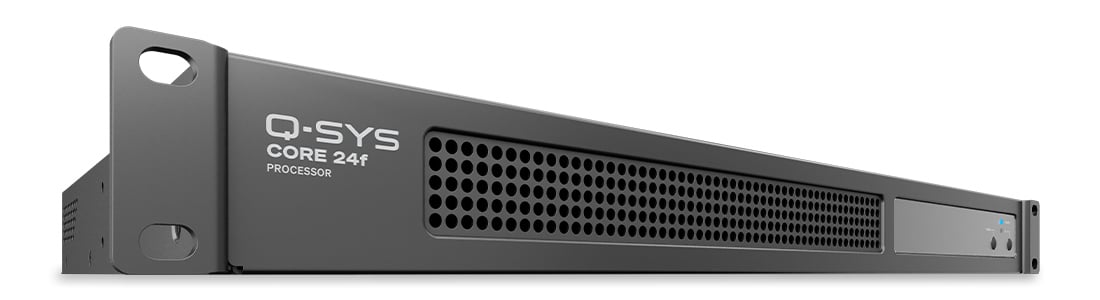

Core 24f
Q-SYSネットワーク+アナログI／Oプロセッサー
Q-SYS Core 24f は、次世代の Q-SYS 処理機能の先駆者であり、完全に統合されたオーディオ、ビデオ、および制御ソリューションを提供し、空白のキャンバスで幅広いアプリケーション種類にわたって独自のエクスペリエンスを提供できるようにします。十分なオンボード I／O の利便性と、堅牢な処理およびネットワーク I／O 容量を組み合わせたCore 24f は、室内処理を必要とする企業、高等教育、エンターテイメント、サービス業のアプリケーションなど、幅広い用途に対応できます。
特徴と利点
- 最大 160 x 160 のネットワーク I／O チャンネル
- ソフトウェア定義可能な8つのフレキシブルチャンネルを含む、24チャンネルのアナログI／O
- 8 x 8 GPIOにより、サードパーティー製デバイス制御接続を統合
- 8 x 8 ソフトウェアベースの Dante チャンネルを含む （最大 64 x 64 のライセンスが可能）
- 24x AECチャンネル@ 200 ms
- Integrated AV bridging via USB-C
- 冗長ネットワークオーディオ（QLAN、AES67、VoIP、WAN、メディアストリーミングなど）用の2.5 Gbpsイーサネットポート（2）
- 2.5 Gbps 独立補助イーサネット ポート 2
- 最大 8 つの Q-SYS NM-T1卓上マイクロホンをサポート
- VoIPソフトウェアフォンの最大8つのインスタンスをホスト
- OLEDフロントディスプレイを含む
- 1U デザイン
要求の厳しいアプリケーションに適した機能
Q-SYS Core 110fの進化した後継機として、 Core 24f は業界初の真に統合されたオーディオ、ビデオ、および制御プロセッサーによる基盤を拡張し、処理能力の大幅な向上と更新された I/O を提供します。最新のAV環境のパフォーマンスニーズに対応します。24x オンボードオーディオチャンネル、USB-C 経由の統合 AV ブリッジ、 GPIOおよび RS232 制御接続、4x ネットワーク ポートを備えており、室内処理を必要とするさまざまなアプリケーションに対応します。
Q-SYS制御はQ-SYSに組み込まれています
Core 24f プロセッサーは、機能ライセンスを必要とせずに Q-SYS コントロール エンジンの機能を最大限に活用します。これにより、単一のスケーラブルなプラットフォーム上であらゆるプログラミングの快適性レベルに一致するツールセットを使用して、それぞれの固有のスペースに合わせてオーダーメイドされたユーザー制御と自動化環境を設計および提供できます。
統合されたオーディオ、ビデオ、および制御
Core 24f プロセッサーは、データ、デバイス、クラウド ファーストのオープン アーキテクチャーを統合する Q-SYS フル スタック AV プラットフォームによって駆動され、完全に統合されたオーディオ、ビデオ、および制御ソリューションを提供し、よりシンプルな統合とソフトウェア ベースの拡張性を提供します。

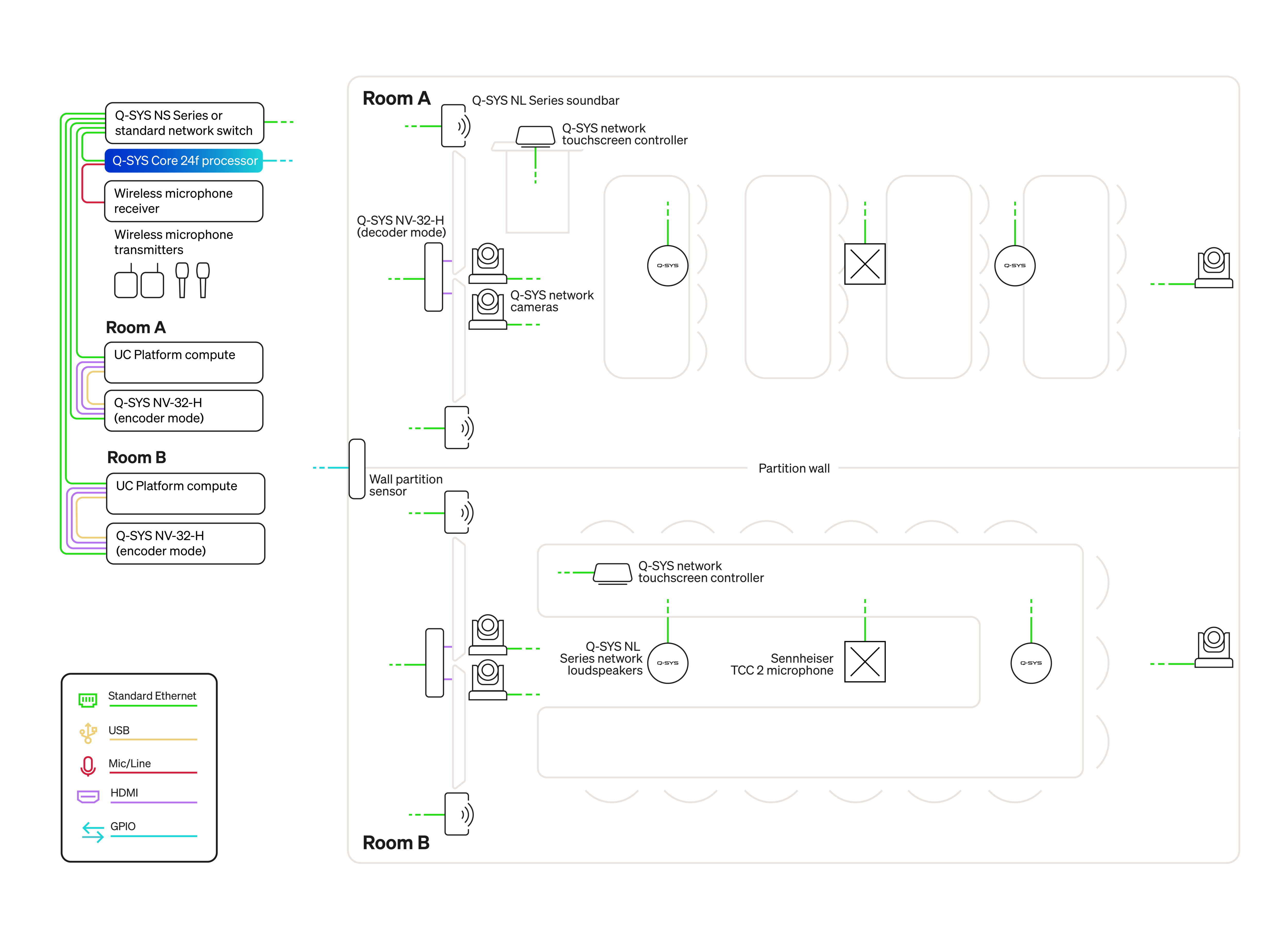

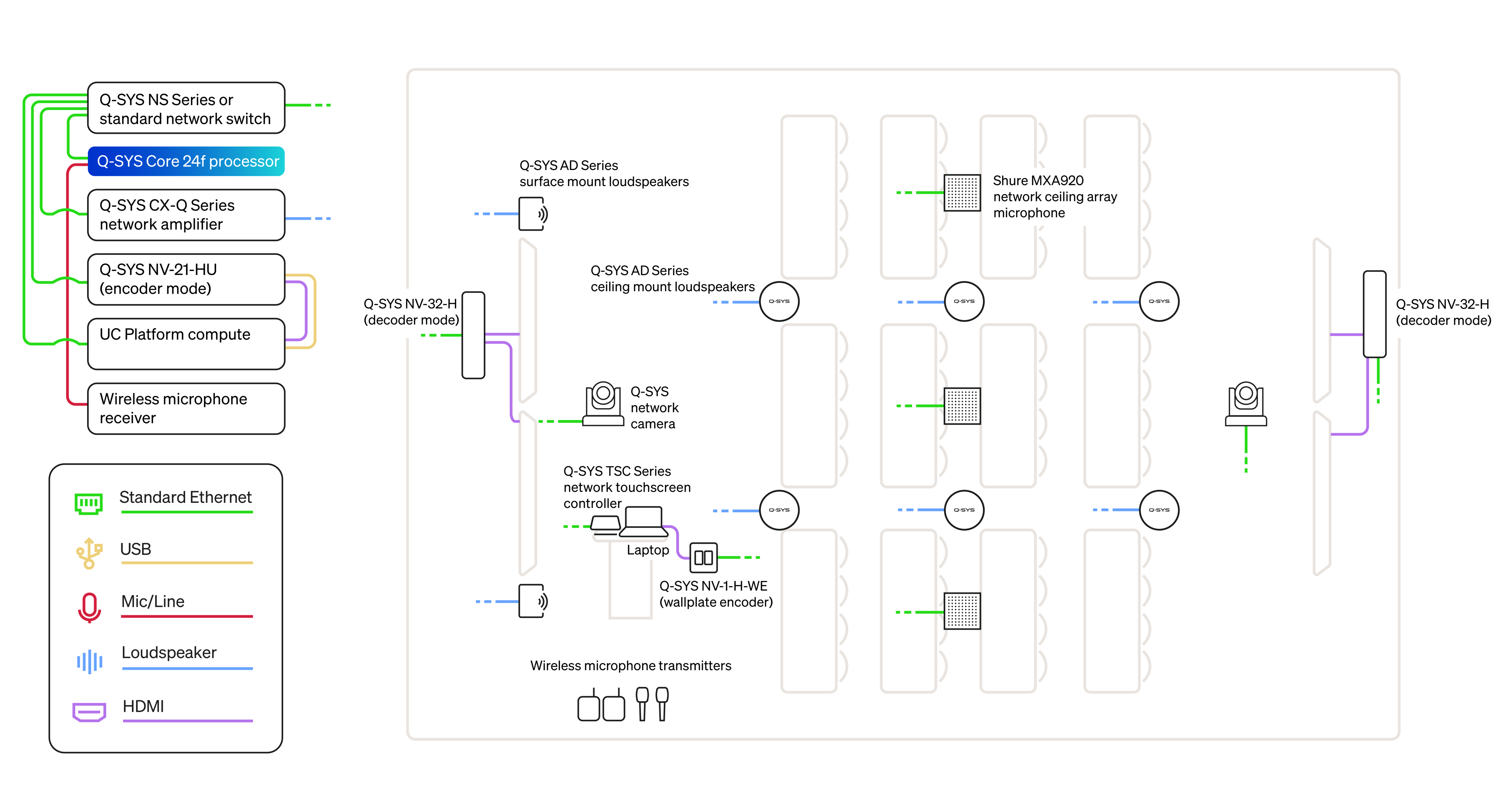

アプリケーション図
（画像をクリックすると拡大表示されます）
仕様
| Model | Core 24f | ||
| プロセッシング | |||
| プロセッサー | Intel 64ビット アーキテクチャー | ||
| オーディオプロセッシング | 32ビット浮動小数点 | ||
| Q-LANネットワークオーディオトランスポート | 32ビット浮動小数点 | ||
| Q-SYS 性能 | |||
| ネットワークオーディオI／O | 160 x 160 | ||

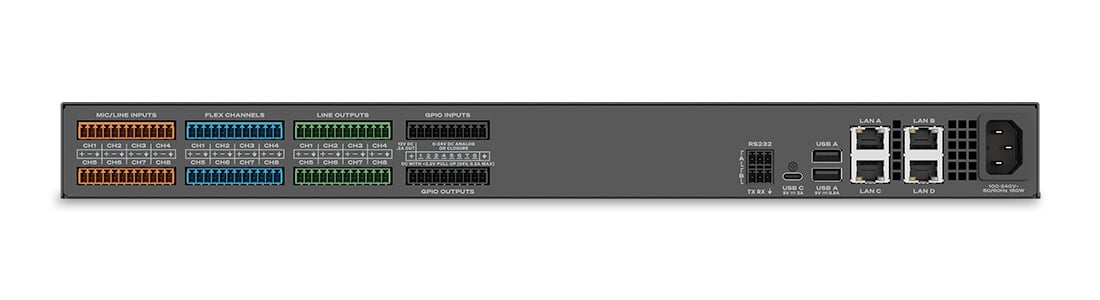

| Analog I/O | 24x (8x mic/line in, 8x line out, 8x flex) | ||
| Danteチャンネル | 8 x 8 内蔵 （ソフトウェアベースの Dante 機能ライセンスでは最大 64 x 64） | ||
| AECチャンネル | 24 | ||
| Q-SYS NM-T1の接続数 | 8 | ||
| WAN／メディアストリーミングチャンネル | 36 x 36 | ||
| ネットワーク周辺機器 | 最大 96 （ネイティブ Q-SYS カメラ、I/O、NV、TSC、ページングステーション、拡張機能、および「管理対象」プロパティが「はい」に設定されたプラグインを含む） これには、「管理対象」プロパティが「いいえ」に設定されているストリーミング I／O、スピーカー、スクリプト、プラグインは含まれません。 | ||
| VoIPソフトフォン | 8 | ||
| 音声録音／再生 | 4 channels recording / 16 channels playback, [expandable up to 64 channels playback with optional multi track playback license (SLMTP-32) stackable up to 2x] | ||
| メディアドライブ容量 | 128 GB （ユーザー メディア用に少なくとも 100 GB、または非圧縮 48kHz、24 ビット、モノラル WAV 形式オーディオ ファイルで少なくとも 200 時間） | ||
| コントロール | |||
| RS232 | 2 ポート | ||
| GPIO | 8×8 | ||
| コントロールとインジケーター | |||

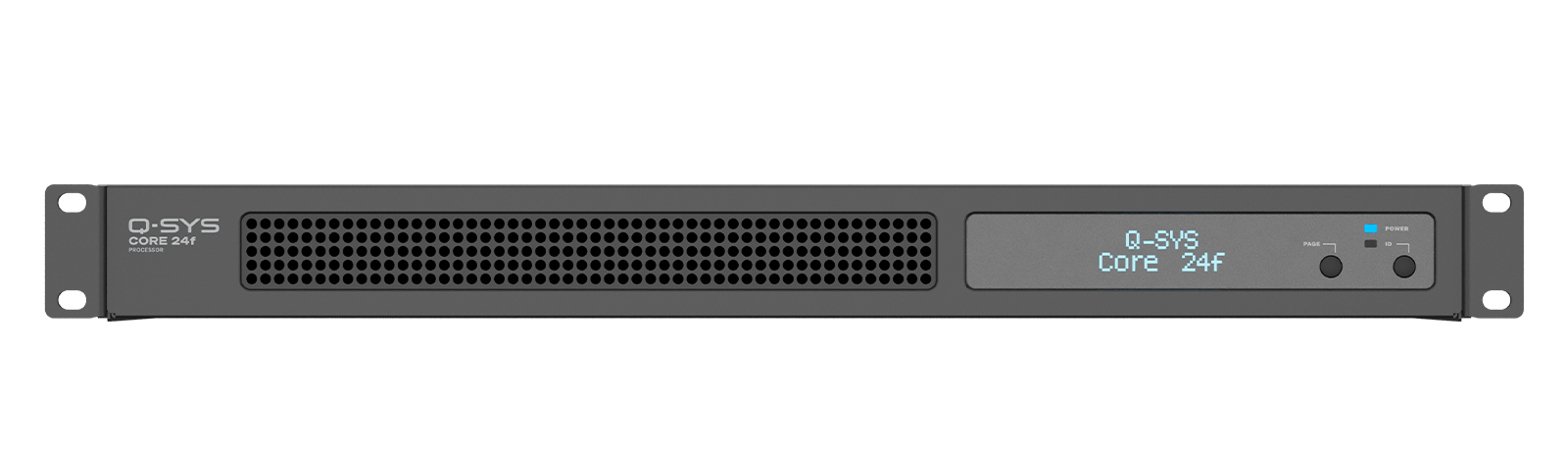

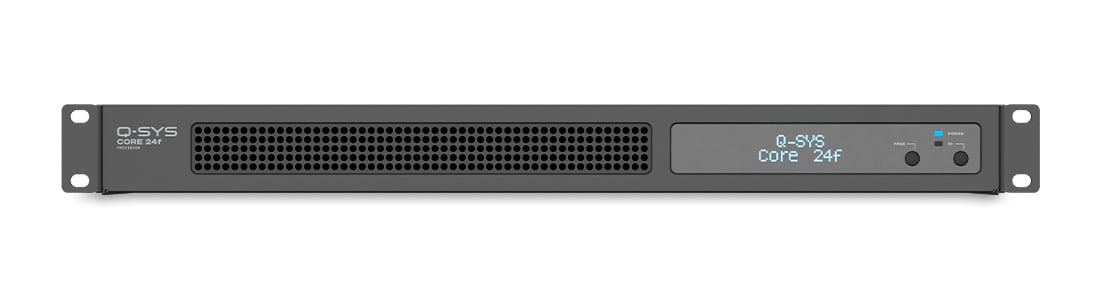

| フロント | 電源LED 2x20 文字 OLED ディスプレイ ページボタンは、前面ディスプレイの画面間のナビゲーションを提供します （順方向のみ） ID ボタンおよびインジケーター （Q-SYS Designer ソフトウェアから有効にすると点滅） | ||
| USB入力と出力 | |||
| USB接続 | USB-A 2 ポートと USB-C 1 ポート | ||
| AVブリッジング | USB-C経由 | ||
| USB HID ルーティング | USB-C経由 | ||
| USBオーディオデバイスのホスティング | 標準の USB ヘッドセット、USB-C 接続のスピーカーフォンのサポート （一度に最大 3 つのデバイス、それぞれ最大 8x8 USB オーディオ チャンネル、最大 16x16 合計チャンネル） | ||
| USB-C（オーディオブリッジ） | |||
| ビット深度 | 24ビット | ||
| チャンネル数 | 16 x 16 | ||
| サンプルレート | 48 kHz | ||
| USB-Aインプット | |||
| サンプルレート | 48 kHz または 16 kHz、モノラル | ||
| 解像度 | 8 ビット、16 ビット、24 ビットまたは 32 ビット、float | ||
| フォーマット | リトルエンディアン（符号付きまたは符号なし） | ||
| USB-A出力 | |||
| サンプルレート | 48 kHzのみ、ステレオ | ||
| 解像度 | 8 ビット、16 ビット、24 ビットまたは 32 ビット、float | ||
| フォーマット | リトルエンディアン（符号付きまたは符号なし） | ||
| 物理仕様 | |||
| 製品寸法 （L×W×H） | 19.0 x 12.2 x 1.7 in (482.6 x 310.9 x 43.6 mm) | ||
| 製品重量 | 12.0 lb (5.44 kg) | ||
| 出荷時梱包寸法 （L x W x H） | 22.4 x 16.1 x 4.65 in (569 x 410 x 118 mm) | ||
| 出荷重量 | 12.3 lb (5.58 kg) | ||
| 付属品 | Regulatory statements pamphlet 1x AC mains power cords I/O connector kit Removable rack ears Warranty statement | ||
| 環境と安全 | |||
| 消費電力 | 標準 60W、最大 150W | ||
| 電源電圧 | 100-240 VAC, ~50/60 Hz | ||
| 動作温度範囲 | 0°Cから+50°C | ||
| 保存温度 | -20°C ～ + 70°C | ||
| BTU／時間 | 136 BTU/Hr | ||
| 湿度 | 5% - 85% | ||
| 規制準拠 | FCC 47 CFR Part 15 Subpart B、カナダ ICES-003、EN 55032、EN 55035、EU RoHS 指令 2011／65／EU、WEEE 指令 2012／19／EU、REACH、中国 RoHS GB／T26572、RCM、IEC／EN／ UL 62368-1 | ||
