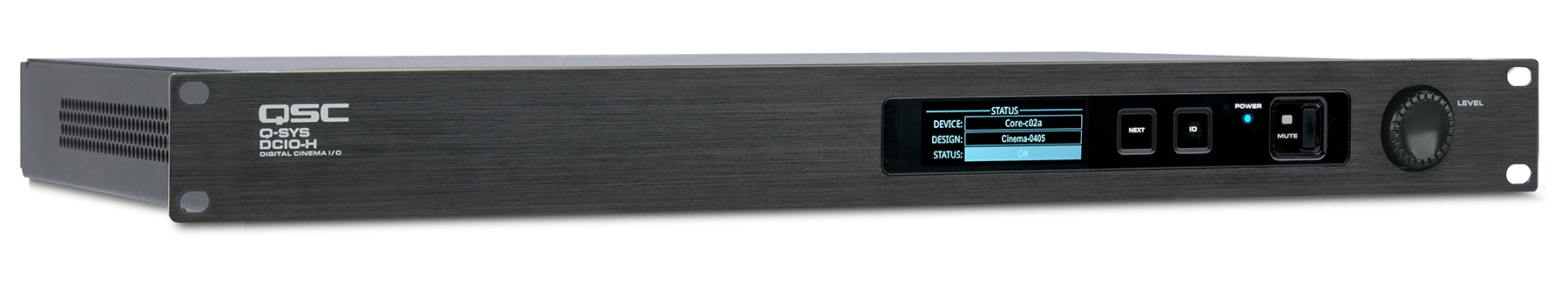

DCIO ／DCIO-H

DCIOは、Q-SYS™対応のシネマコンプレックス内の各スクリーンのオーディオI／Oとして機能するシネマ固有のインターフェイスです。DCIOは、Q-SYSコア、DPA-Qアンプ、DCSスピーカーとともに、フルシステムアプローチを提供することで、マルチプレックス内のすべての部屋で、 Q-SYS OSによって駆動されるシネマオーディオ設計をもたらすことにより、Q-SYS対応シネマの利点を最大限に実現する費用対効果の高い方法を提供します。Q-SYS DesignerとカスタムUCI、タッチパネル、モバイルアプリを使用して、ユーザーはシームレスなシステムビューで劇場オーディオ機器を構成、制御、監視できます。

特長

Q-SYS™対応の映画館およびシネマコンプレックス用のデジタルシネマ入力／出力
プロジェクター IMB および代替コンテンツソースからの入力／出力を Q-SYS によるネットワーク配信テクノロジーである Q-LAN 経由で Q-SYS コアにルーティングします
マイク／ LINE INPUT
ラインレベルモニター出力
パッシブスピーカーへのパワードモニター出力
非同期ソースの HDMI 入／出力（DCIO-H バージョンのみ）
ドルビーオーディオ™（ドルビーデジタルプラス™およびドルビー®サラウンド7.1搭載）およびDTS-HD®デコード（DCIO-Hバージョンのみ）
4つのリレー制御出力
HI／VI出力
RS-232やGPIなどの自動化取り込み

仕様	DCIO ／DCIO-H
その他全般
寸法（HxWxD）	44 x 483 x 282.5 mm（1.75インチ）
電源電圧の要件	100 VAC – 240 VAC、50/60 Hz
付属品	1m UL／CSAラインコード、出力およびリレー接続用のユーロスタイルコネクター

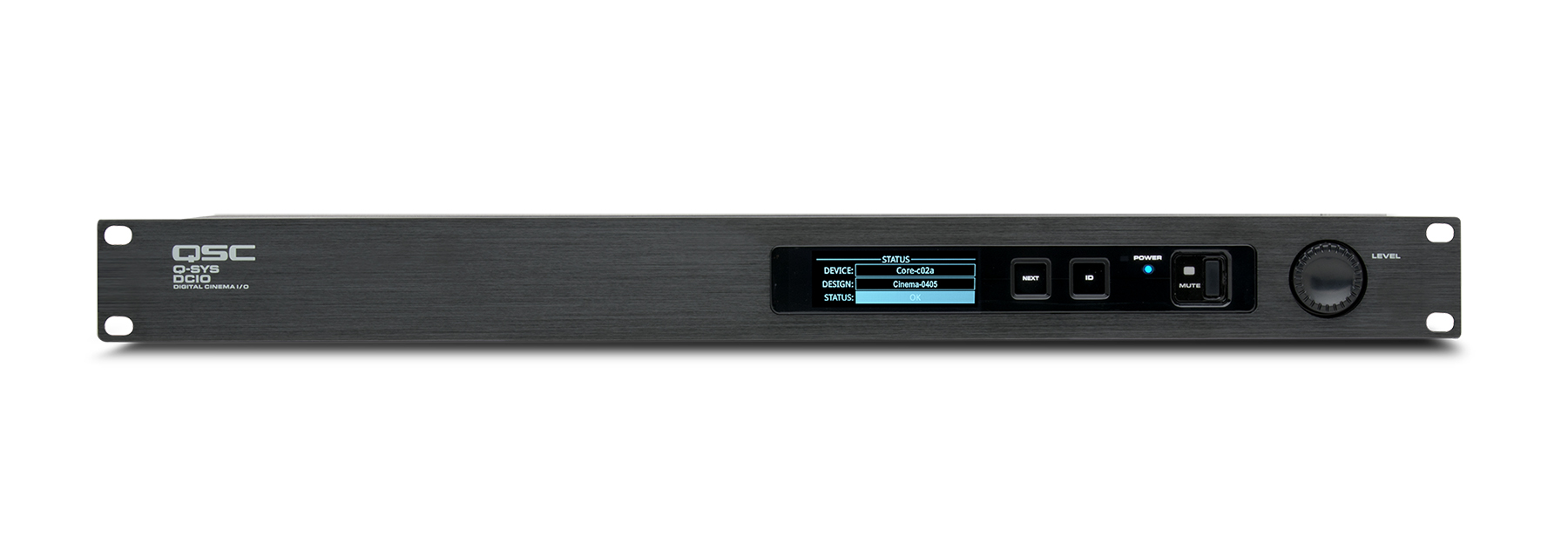

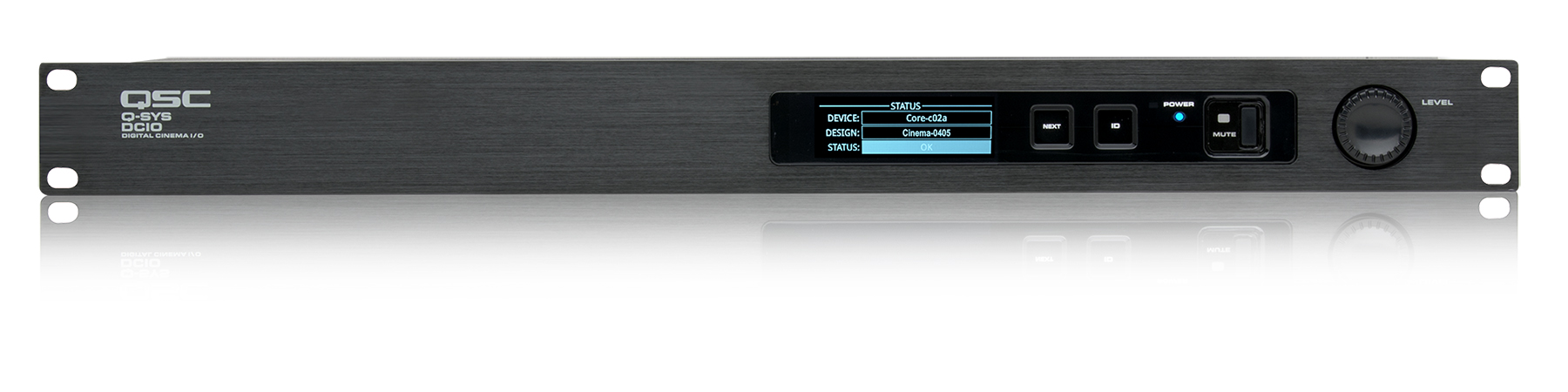

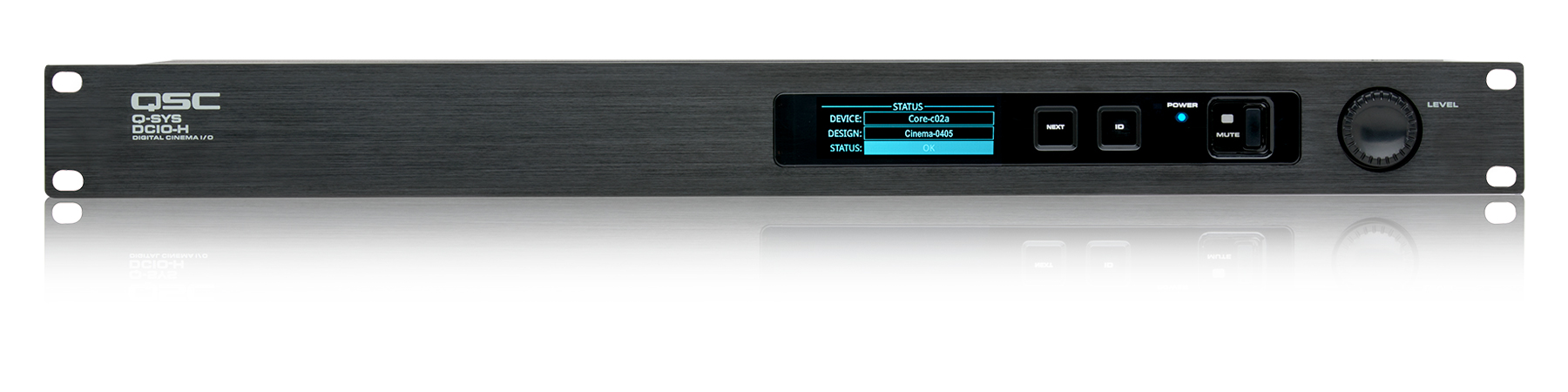

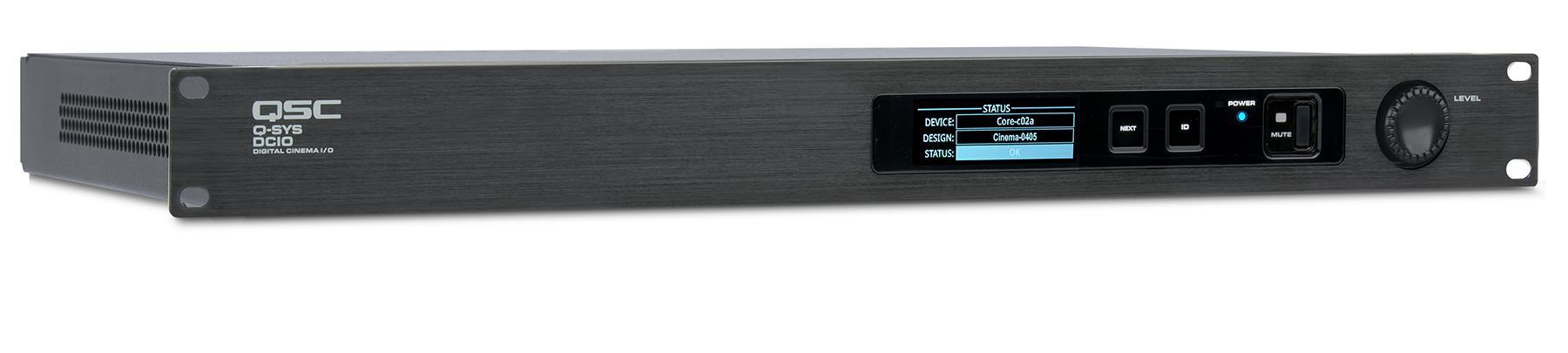

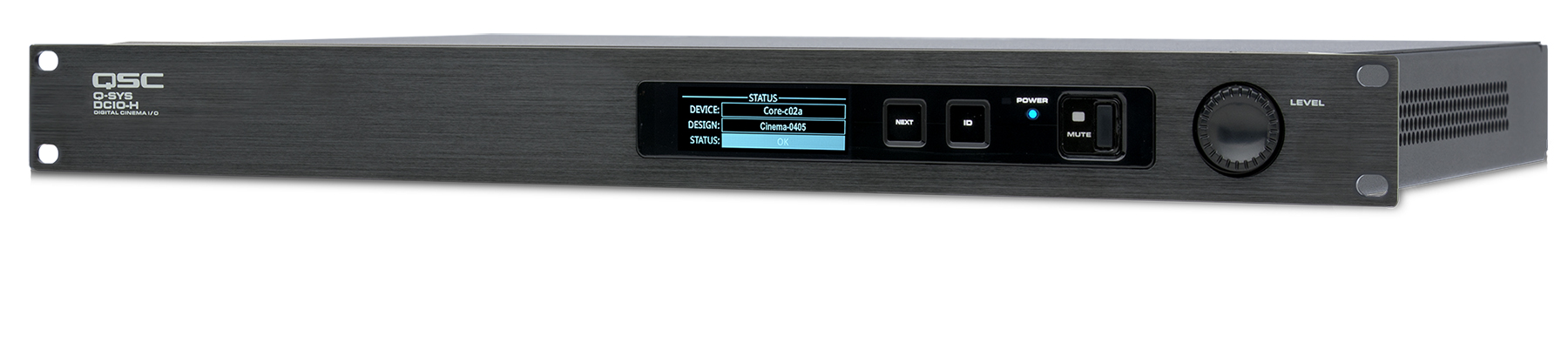

フロントパネルのコントロールとインジケーター
パラメーター調整	ロータリーエンコーダー
電源オンインジケーター	青色LED
Display	モノクロ 304x96 ブルー OLED グラフィックディスプレイ
その他	モーメンタリミュートボタンミュートLED（赤）画面ナビゲーション（次へ）と ID ボタン

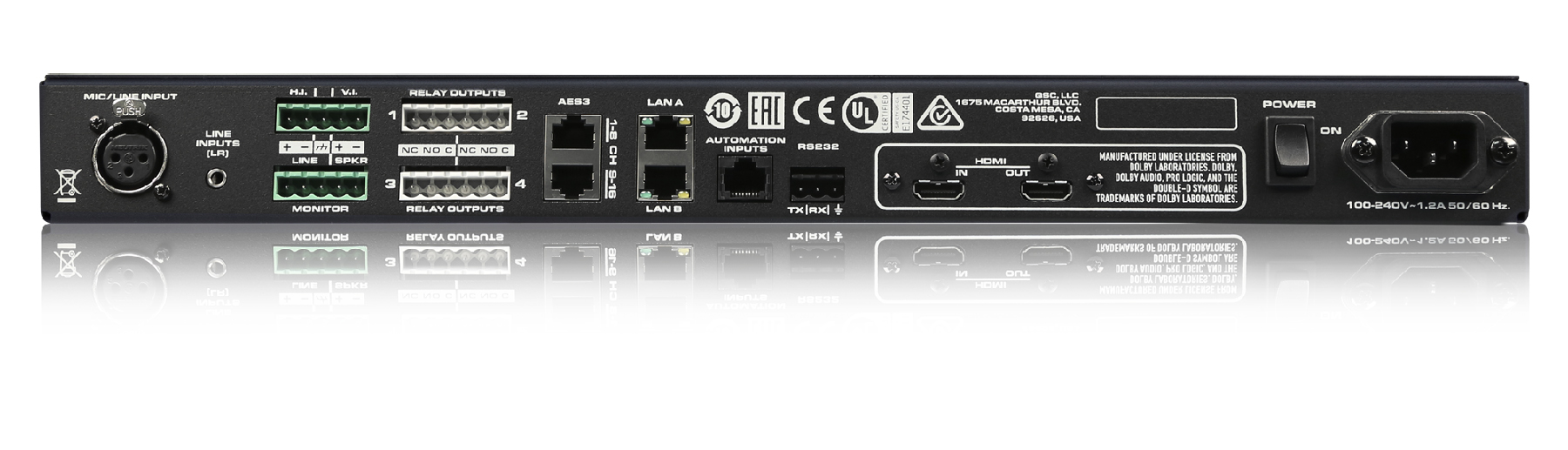

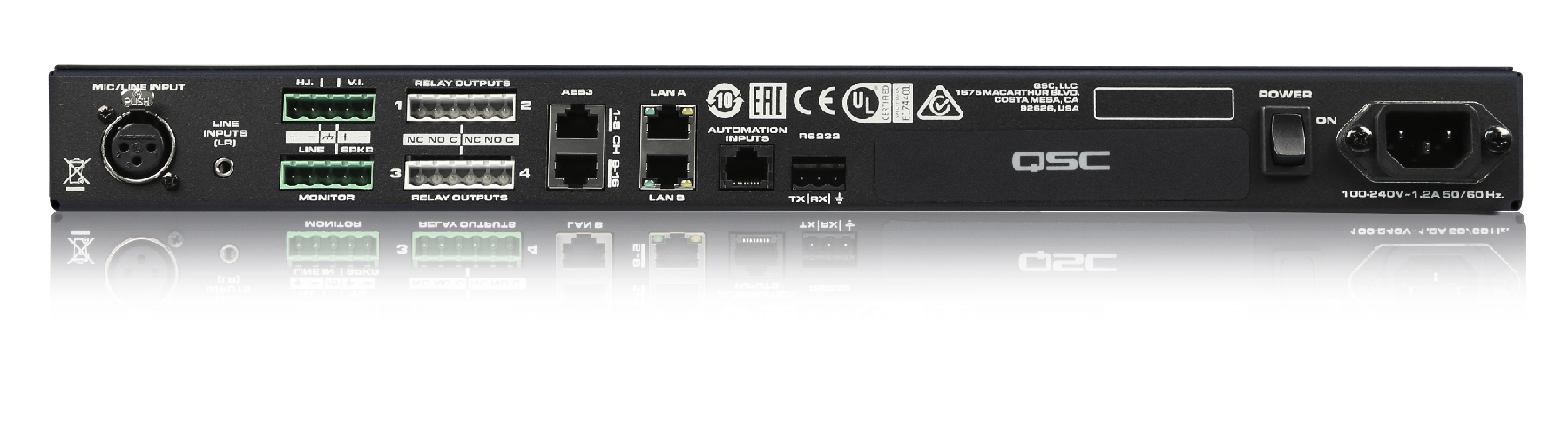

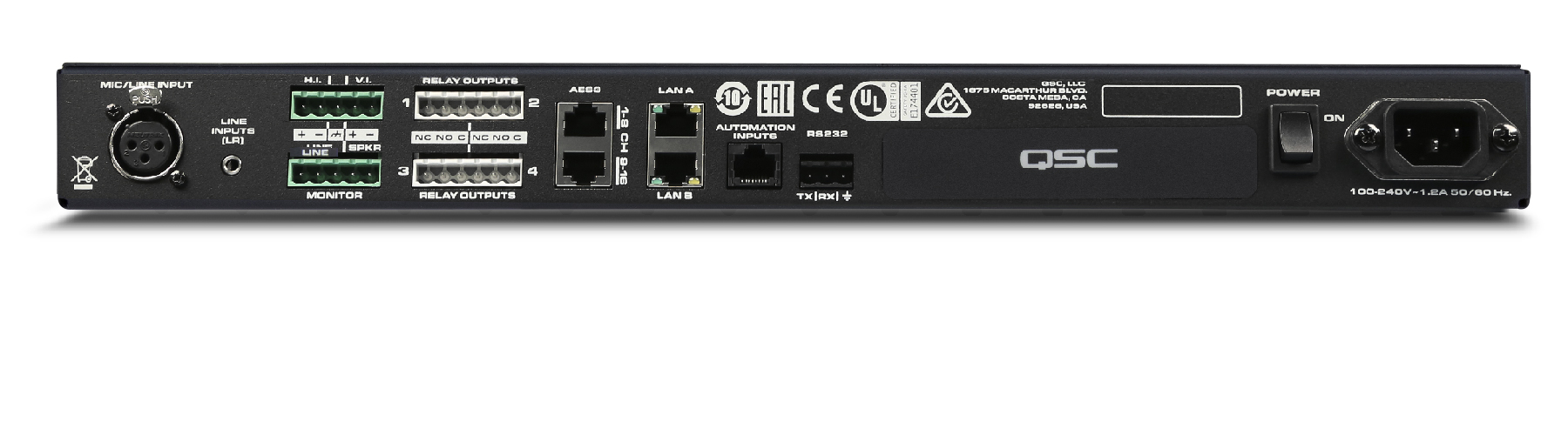

リアパネルコネクター
マイク／ LINE INPUT	XLR —マイク（+ファンタム電源）またはラインレベル
LINE INPUT	3.5 mm TRS、アンバランス
HI／VI出力	5ピンユーロスタイル（x1） – 共通GND
モニターライン／スピーカー出力	ライン：3ピンユーロスタイル、スピーカー：2ピンユーロスタイル、最大出力10W
オーディオ性能
A/D変換	32ビットデルタシグマ、48 kHz
周波数特性	20 Hz〜20 kHz（+／- .5dB）
ステレオ LINE INPUT
コネクター	3.5mm TRS 3.5mmミニジャック
インプットステージタイプ	アンバランス入力
入力インピーダンス（4dBu sens）	> 10k Ω
最大アナログ入力レベル（4dBu sens）	15 dBu（4.4 Vrms）
入力インピーダンス（-10dBV sens）	2.7k Ω
最大アナログ入力レベル（-10dBV sens）	1 dBV（1.2 Vrms）
その他
リレー出力（4）	3ピンユーロブロックノーマルオープン（NO）、ノーマルクローズ（NC）、コモン最大 30 VDC @ 1A
自動入力（ RJ45 - 6 GPI ）	最大入力電圧 5V （標準 3.3V） TTL コンパチブルドライ接点クローズ
AES3／EBU インプット	Ch. 1-8、15-16 （RJ45 x 2）
自動化のインプット	RJ45、RS-232
デュアルギガビットイーサネットQ-LANポート	LAN A、LAN B（RJ45 x 2）
HDMI 入／出力（DCIO-H のみ）	HDMI 2.0、タイプAメスコネクター
電源スイッチ	ロッカースイッチ
IEC電源コネクター
AES／EBU デジタルインプット（ RJ45 ）
インプットステージタイプ	バランスの取れたインプット
入力インピーダンス	110 Ω
インプットサンプルレート	48 kHz または 96 kHz
マイク／ LINE INPUT （XLR）
インプットステージタイプ	アクティブバランスインプット
入力インピーダンス	2.2k Ω
最大アナログインプットレベル	26 dBu
ファンタム電源の電圧	15V

All specifications are subject to change without notice.
