Série AcousticDesign (Premium)

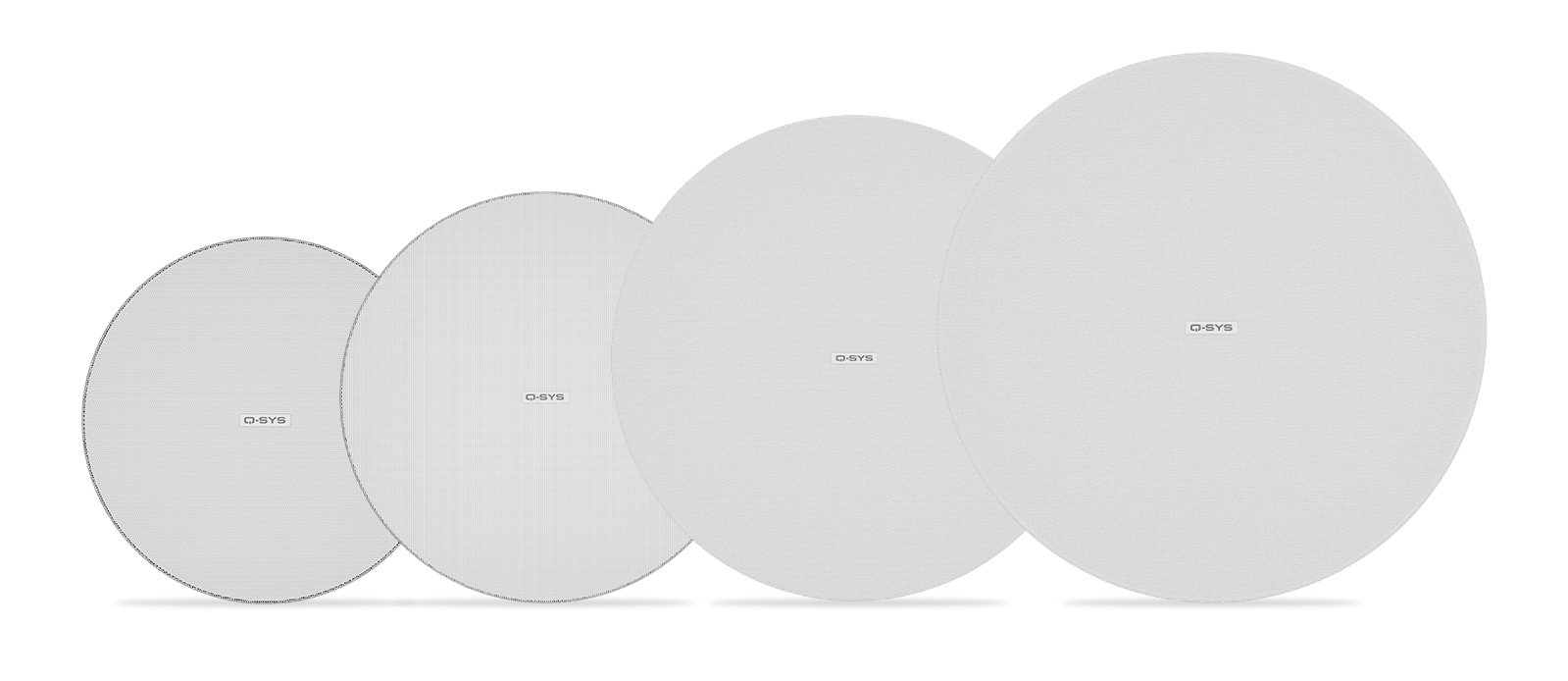

Les enceintes de plafond AcousticDesign™ proposent de nombreux modèles conçus spécialement pour répondre aux besoins des applications de plus grande fidélité. Conçus pour leur clarté et leur présence, ces systèmes d’enceintes offrent une reproduction audio parfaite pour les installations nécessitant une expérience d’écoute des plus sophistiquées.
SELECT A MODEL
小型フォーマット（4.5インチ）
| AD-C4T | AD-C4T-ZB | AD-C4T-LP | AD-C4T-LPZB | |
| システムの種類 | 2 ウェイ | 2 ウェイ | 2ウェイ、浅型缶 | 2ウェイ、浅型缶 |
| ベゼルレス設計 | - | ✔ | - | ✔ |
| 周波数範囲、 -10dB（Hz） | 70Hz - 20kHz | |||
| 指向角度 | 150°コニカルDMT™ | |||
| 出力 （PeakSPL@1M） | 108 dB | |||
| 許容入力¹ | 30 | |||
| 感度² | 87.5 dB | 87.5 dB | 87 dB | 87.5 dB |
| LF ドライバー | 4.5インチ （114mm） | |||
| HFドライバー | 19mm（0.75インチ） | |||
| トランスタップ | 70V：30、15、7.5、3.75W 16Ωバイパス 100V：30、15、7.5W 16Ωバイパス | |||
| インプットコネクター | ユーロブロックコネクター付き パラレル出力端子 | |||
| 寸法（W×D） インチ | 9.06 x 6.94 | 9.06 x 6.94 | 11.02 x 3.93 | 11.02 x 3.93 |
| 寸法（W×D） mm | 230 x 176 | 230 x 176 | 280 x 100 | 280 x 100 |
| Net Weight | 6.4ポンド（2.9kg） | 6.4ポンド（2.9kg） | 6.6ポンド（3kg） | 6.6ポンド（3kg） |
| Details | Details | Details | Details | |
¹ 連続IEC指定テスト信号、特に明記されていない限り2時間。
| ||||
小型フォーマット（6.5インチ）
| AD-C6T | AD-C6T-ZB | AD-C6T-LP | AD-C6T-LPZB | AD-C6T-HC | AD-C6T-HP | |||
| システムの種類 | 2 ウェイ | 2 ウェイ | 2ウェイ、浅型缶 | 2ウェイ、浅型缶 | 2 ウェイ | 2 ウェイ | ||
| ベゼルレス設計 | - | ✔ | - | ✔ | - | - | ||
| 周波数範囲、 -10dB（Hz） | 65Hz - 20kHz | 65Hz - 20kHz | 65Hz - 20kHz | 65Hz - 20kHz | 45Hz - 20kHz | 58Hz - 20kHz | ||
| 指向角度 | 140°コニカルDMT™ | 140°コニカルDMT™ | 140°コニカルDMT™ | 140°コニカルDMT™ | 75°コニカル | 120°コニカル | ||
| 出力 （PeakSPL@1M） | 112dB | 112dB | 112dB | 112dB | 116 dB | 115 dB | ||
| 許容入力¹ | 60 | 60 | 60 | 60 | 120 W | 120 W | ||
| 感度² | 88 dB | 88 dB | 88 dB | 88 dB | 90 dB | 89 dB | ||
| LF ドライバー | 6.5インチ（165mm） | |||||||
| HFドライバー | 19mm（0.75インチ） | 19mm（0.75インチ） | 19mm（0.75インチ） | 19mm（0.75インチ） | 35.6mm（1.4インチ） | 35.6mm（1.4インチ） | ||
| トランスタップ | 70V：60、30、15、7.5W 16バイパス 100V：60、30、15W 16バイパス | |||||||
| インプットコネクター | パラレル出力端子付きユーロブロックコネクター | |||||||
| 寸法（W×D） インチ | 11.02 x 9.32 | 11.02 x 9.32 | 13.37 x 3.95 | 13.37 x 3.95 | 12 x 13.4 x 13.4 | 9.3 x 11 x 11 | ||
| 寸法（W×D） mm | 280 x 237 | 280 x 237 | 340 x 100 | 340 x 100 | 313 x 340 x 340 | 235 x 280.5 x 280.5 | ||
| Net Weight | 4.3kg（9.5ポンド） | 4.3kg（9.5ポンド） | 4.2 kg（9.3 ポンド） | 4.2 kg（9.3 ポンド） | 8.58 kg（19 lb） | 6.07 kg（13.39 ポンド） | ||
| Details | Details | Details | Details | Details | Details | |||
¹ 連続IEC指定テスト信号、特に明記されていない限り2時間。
| ||||||||
ラージフォーマット
| AD-C8T-ZB | AD-C10T-HPZB | AD-C820 (discontinued) | AD-C821 (discontinued) | AD-C1200 (discontinued) | |
| システムの種類 | 2 ウェイ | 2 ウェイ | 2ウェイポート | ||
|---|---|---|---|---|---|
| ベゼルレス設計 | ✔ | ✔ | — | ||
| 周波数範囲、-10dB（Hz） | 58 Hz - 20 kHz | 68 Hz - 20 kHz | 52 Hz - 18 kHz | 37 Hz - 18 kHz | |
| 指向角度 | 90°コニカルDMT | 90°コニカルDMT | 90°コニカル | ||
| Power Rating | Continuous power 200 W @ 8Ω, rated Power 400 W | Continuous power 250 W @ 8Ω, rated Power 500 W | 200 W （100 時間） | 300 W （100 時間） | |
| 感度 | 92.5 dB @ 1 W/1 m | 92.5 dB @ 1 W/1 m | 91 dB | 93 dB | |
| LF ドライバー | 8 in (203 mm), 2.0 in. (50.8 mm) voice coil, ferrite | 10 in (254 mm), 2.0 in. (50.8 mm) voice coil, ferrite | 8" weather resistant, treated paper cone woofer | 12" weather resistant, treated paper cone woofer, 75 mm voice coil, ferrite magnet | |
| HFドライバー | Coaxial compression driver, 1.5 in (38.1 mm) voice coil | Coaxial compression driver, 1.5 in (38.1 mm) voice coil | 1.4インチ同軸コンプレッサードライバー | 1.75インチ同軸コンプレッサードライバー | |
| Transformer Taps (70v/100v) | 25 W, 50 W, 100 W, 200 W / 50 W, 100 W, 200 W | 25 W, 50 W, 100 W, 200 W / 50 W, 100 W, 200 W | 70 V：100、50、25、12.5 W 100 V：100、50、25 W 16Ω 外部選択可能 | 70 V：150、75、37.5 W 100V：150、75、37.5、18.2W 16Ωを内部で選択可能 | |
| インプットコネクター | 4-pin 0.2 in (5 mm) Euroblock connector with parallel output | 4-pin 0.2 in (5 mm) Euroblock connector with parallel output | AD-C820: Ceramic block AD-C821: 4-pin Euro terminals Fire protective sub-chamber | Ceramic block terminals Fire protective sub-chamber | |
| 寸法 （HWD）インチ | 13.5 x 13.5 x 13.75 | 13.5 x 13.5 x 13.75 | 14.9 x 14.9 x 8.3 | 23 x 18 x 15.5 | |
| 寸法（HWD）mm | 342.9 x 342.9 x 349.25 | 342.9 x 342.9 x 349.25 | 379 x 379 x 211 | 584 x 454 x 393 | |
| Net Weight | 23.7 lb (10.75 kg) | 23 lb (10.5 kg) | 7.9 kg ／17.5 ポンド | 35.3 kg ／ 78 lb | |
| Details | Details | Details | Details | Details | |
1 連続 IEC 指定テスト信号、特に明記されていない限り 2 時間。
| |||||
SUB／SAT
| AD-C.SUB | AD-C.SAT | |
| システムの種類 | サブウーファー | サテライトスピーカー |
|---|---|---|
| 周波数範囲、 -10dB（Hz） | 45 Hz - 150 Hz | 150 Hz - 20 kHz |
| 指向角度 | N/A | 170°コニカル |
| 出力 （ピークSPL @ 1M） | 106 dB | 96 dB |
| 許容入力（ノイズ） | 100 W | 25 W |
| 感度 | 86 dB | 82 dB |
| LF ドライバー | 165 mm（6.5 インチ） デュアルボイスコイル | N/A |
| HFドライバー | N/A | 70 mm （2.75 インチ） |
| トランスタップ | 70 V ： 100、50、25、12.5 W および 4 Ω バイパス 100V ： 100、50、25 W および 4 Ω バイパス | 16Ω |
| コネクター | モノラル入力：4ピン ユーロブロックスルーアウト付き ハイパス モノラル出力： x4 サテライト用の x2 4 ポール ユーロブロック | 2極ユーロブロック |
| 寸法（W×D）インチ | Ø13.4 x 10 | Ø5.9 x 3.4 |
| 寸法（W×D）mm | Ø340 x 254 | Ø150 x 86 |
| Net Weight | 8.7 kg（19.2 lb） | 0.6 kg（1.39 ポンド） |
| Details | Details |
すべての仕様は予告なく変更される場合があります
サブウーファー
| AD-C8T-SWZB | AD-C81Tw (discontinued) | |
| システムの種類 | Ceiling Subwoofer, Bass Reflex | ポート付きサブウーファー |
|---|---|---|
| ベゼルレス設計 | ✔ | N/A |
| 周波数範囲、-10dB（Hz） | 53 Hz - 195 Hz | 28 Hz - 208 Hz |
| 指向角度 | Omni | N/A |
| Power Rating | Continuous power 250 W @ 8Ω, rated Power 500 W | 100 W （100 時間） |
| 感度 | 92.3 dB @ 1 W/ 1 m | 92 dB |
| LF ドライバー | 8 in (203 mm), 2.0 in. (50.8 mm) voice coil, ferrite | 8インチ耐候性、 ポリプロピレン製の円錐形のウーファー, ラバーエッジ |
| HFドライバー | N/A | N/A |
| Transformer Taps (70v/100v) | 25 W, 50 W, 100 W, 200 W / 50 W, 100 W, 200 W | 70 V：60、30、15、7.5 W 100 V：60、30、15 W 8Ω 外部選択可能 |
| インプットコネクター | 4-pin 0.2 in (5 mm) Euroblock connector with parallel output | セラミックブロックまたは4ピンユーロブロック端子、 防火サブチャンバー |
| 寸法（W×D）インチ | 13.5 x 13.5 x 13.75 | 12.6 x 14.5 |
| 寸法（W×D）mm | 342.9 x 342.9 x 349.25 | 321 x 368 |
| Net Weight | 22.4 lb (10.1 kg) | 9.1 kg ／20 lb |
| Details | Details |
All specifications are subject to change without notice.
アクセサリー
| 取り付け用リング | 新しい建設用リング | フルキャプチャーマリングリル／カラー | ブラックシーリンググリル | Zero Bezel カラー | ||||
| AD-C4T | AD-MR4 | - | - | - | - | |||
|---|---|---|---|---|---|---|---|---|
| AD-C4T-ZB | AD-MR4 | - | - | - | - | |||
| AD-C4T-LP | AD-MR6 | - | AD-MC245 AD-MG245 | - | - | |||
| AD-C4T-LPZB | AD-MR6 | - | - | AD-C254BG | - | |||
| AD-C6T | AD-MR6 | - | AD-MC245 AD-MG245 | - | - | |||
| AD-C6T-ZB | AD-MR6 | - | - | AD-C254BG | - | |||
| AD-C6T-LP | AD-MR8 | - | - | - | - | |||
| AD-C6T-LPZB | AD-MR8 | - | - | AD-C305BG | - | |||
| AD-C820 | - | - | - | - | - | |||
| AD-C821 | ADC-MRS | ADC-NCS | - | - | - | |||
| AD-C1200 | - | - | - | - | - | |||
| AD-C81Tw | ADC-MRS | ADC-NCS | - | - | - | |||
| AD-C6T-HP | AD-MR6 | - | - | AD-C254BG | AD-C245C | |||
| AD-C6T-HC | AD-MR8 | - | - | AD-C305BG | AD305C | |||
| ||||||||
