QIOシリーズ
Q-SYSネットワークI／Oエキスパンダー
Q-SYS QIOシリーズは、ネイティブQ-SYSペリフェラルとの直接統合を通じて、ネットワーク化されていないオーディオおよび制御I/Oとの相互運用性を可能にし、Q-SYSのパワーをより多くのデバイスに拡張します。QIOシリーズエキスパンダーは、企業、高等教育、エンターテイメント、サービス業など、さまざまなアプリケーションを可能にするために必要な場所に配置できる、モジュール式で簡単にスケーラブルなネットワークI／Oを提供します。

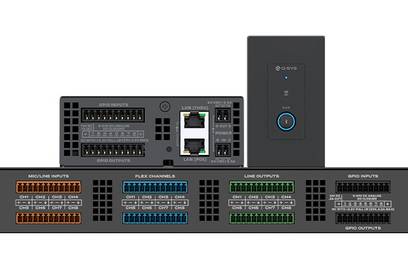

必要な場所に適切なI／Oを追加
Q-SYSシステムに、マイク／ラインオーディオ、デジタルオーディオ、Bluetooth、VoIPを展開し、最も便利な場所に接続を制御する柔軟性を提供します。QIOシリーズの各モデルは、ラックマウント、サーフェスマウント、およびウォールプレートのデザインで単一の接続タイプを提供します。
環境に合わせたカスタマイズが可能
Q-SYSシステムにネットワークI／O接続を追加し、I／Oの物理的な場所を処理ハードウェアから切り離して、分散型または集中型の処理アーキテクチャーをサポートします。
ネイティブ Q-SYS オーディオと VoIP 接続の拡張
+48 VDC ファンタム電源、AES3 デジタル、Bluetooth® オーディオ I／O、Q-SYS へのアナログ テレフォニーを備えたプロフェッショナルなマイク／ラインレベルインプットをサポートする QIO オーディオモデルのラインナップからお選びください。
非ネイティブ Q-SYS デバイス用の拡張制御接続
IR、シリアル、 GPIO、低電圧リレー接続を追加して、幅広いデバイスの制御をQ-SYSシステムに統合します。
QIOシリーズ製品ページ
SELECT A MODEL
Bluetooth®オーディオ接続
| QIO-WP-BT ネットワーク Bluetooth® オーディオウォールプレート | |
| Bluetooth® module version | 5.4 |
|---|---|
| Bluetooth®プロファイルのサポート | Bluetooth®クラシック（BR／EDR）： • Rxのみ：A2DP（SRC／SNK）、AVRCP • TxとRx：HFP • デバイスメモリに最大10台のデバイスを保存 Bluetooth® Low Energy（LE）： • Tx：PBP（Auracast） ™モード） |
| Bluetooth®オーディオコーデックをサポート | SBC、AAC、aptX、 aptX HD、LC3 （Auracastモードのみ） |
| Bluetooth®接続範囲 | > 86フィート（>23メートル）の見通し |
| コントロールとインジケーター | フロントパネル： • 電源／ステータス - RGB LED （Q-SYSでカスタマイズ可能） • Bluetooth® - 青色LED （Q-SYSで制御可能） • Bluetooth®ペアリングボタン • 近距離無線通信（NFC）タップツーペアセンサー |
| ネットワーキング | 1 x 1 Gbps LAN ポート 1 x 1 Gbps RJ45 リンク ポート （将来の Q-SYS Designer Software リリースでサポートされます） |
| 製品寸法（L x W x H） | QIO-WP-BT-NA： 39.5 x 69.9 x 117.1 mm （1.55 x 2.75 x 4.61インチ）、1ギャングカバープレートを含む • 標準的な北米のバックボックス（シングルギャングまたはデュアルギャング）に適合 ≥1.50深さのQIO-WP -BT-EU：39.5 x 86.0 x 86.0 mm（1.55 x 3.39 x 3.39インチ）、カバープレートを含む•奥行きが35.0 mm以上のBS4662タイプバックボックスに適合（EUの埋込ボックス内部は規格が統一されていないため、設置前に適合性を確認してください）詳細については取扱説明書を参照してください） |
| 色 | ホワイト - RAL 9003 （デフォルト構成） ブラック - RAL 9011 （交換用フェイスプレート付属） |
| 製品重量 | 0.375 lb (170.1 g) |
| 出荷寸法 | 6.25 x 4.00 x 3.50 in (158.75 x 101.60 x 88.90 mm) |
| 出荷重量 | 0.75 lb (340.2 g) |
| 動作温度 | 0°Cから50°C（32°Fから122°F） |
| 消費電力 | IEEE 802.3af PoE Class 0; 3 W max |
| BTU使用量／発熱 | 10.24 BTU／h |
| 湿度範囲 | 5%–85% RH, non-condensing |
| 環境騒音（dB） | N/A (no fan) |
高密度オーディオ接続
| QIO-ML24i | QIO-24f | QIO-L24o | |
| マイク／ライン入力 | |||
|---|---|---|---|
| 最大入力レベル | +24 dBu（平衡）、+18 dBu（アンバランス） | - | |
| プリアンプのゲイン範囲 | 0 dB - 60 dB | - | |
| 入力感度範囲 | -36 dBu ～ +24 dBu | - | |
| ファンタム電源 | +48 VDC | - | |
| 入力インピーダンス | 10 kΩ（平衡）、5 kΩ（アンバランス） | - | |
| ライン出力 | |||
| 出力オーディオレベル | - | -36 dBu ～ +24 dBu | |
| 出力ダイナミックレンジ | - | 110 dB | |
| 出力インピーダンス | - | 100 Ω | |
| サンプルレート | 48 kHz | ||
| ビット深度 | 24ビット | ||
| コネクター | |||
| 外部電源 | 1 x ユニバーサルインプット 100-240 V、50/60 Hz | ||
| AC インプット | 最大65 W | 最大55 W | 最大35 W |
| LAN | 2x ギガビット イーサネット コネクター | ||
| その他全般 | |||
| 製品寸法（L x W x H） | 304.8 x 443.0 x 43.6 mm（12.0×17.4×1.72インチ） | ||
| 製品重量 | 3.86 kg（8.5 lb） | ||
| 取り付けオプション | サーフェスマウントまたはラックマウントが可能。 1U、フルラック幅 | ||
オーディオ接続
| QIO-ML4i | QIO-ML2x2 | QIO-L4o | QIO-AES8x8 | |
| 接続性 | 4マイク／LINE INPUT | 2マイク／LINE INPUTと 2 ライン出力 | 4 つのライン出力 | AES3デジタルインプットと AES3デジタル出力の4つのステレオペア （入力および出力合計 8 チャンネル） |
|---|---|---|---|---|
| マイク／ライン入力 | ||||
| 最大入力レベル | +24 dBu | - | - | |
| プリアンプのゲイン範囲 | 0 dB - 60 dB | - | - | |
| 入力感度範囲 | - 36 dBu ～ + 24 dBu | - | - | |
| ファンタム電源 | +48 VDC | - | - | |
| 入力インピーダンス | 5 kΩシングルエンド、10kΩバランス | - | - | |
| ライン出力 | ||||
| 出力オーディオレベル | - | - | -36 dBu ～ +24 dBu | - |
| 出力ダイナミックレンジ | - | - | 108 dB | - |
| 出力インピーダンス | - | - | 150 Ω - 300 Ω | - |
| AES3デジタルI／O | ||||
| 入力インピーダンス | - | - | - | 110Ω（平衡） |
| 出力インピーダンス | - | - | - | 110Ω（平衡） |
| Group ディレイ | - | - | - | 65サンプル（SRC有効） |
| サンプルレート | 48 kHz | 48 kHz | 48 kHz | 44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz （48 kHzのQ-SYSシステムレートへのサンプルレート変換時） |
| ビット深度 | 24ビット | |||
| その他のコネクター | ||||
| 外部電源 | 24 VDC、2.5 A、デイジーチェーン接続用の 2 番目のコネクター付きユーロブロック （QIO-PSU 電源は別売り） | |||
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE | |||
| PoE仕様 | IEEE 802.3af Type 1, Class 3に準拠 | IEEE 802.3af Type 1, Class 3に準拠 | IEEE 802.3af Type 1, Class 2に準拠 | IEEE 802.3afに準拠 タイプ1、クラス2 |
| LAN（スルー） | イーサネットデイジーチェーン接続 | |||
| その他全般 | ||||
| 寸法図 | 215.9 x 108 x 40.4 mm（8.5×4.25×1.59インチ） | |||
| 重量 | 0.78 kg（1.72 ポンド） | |||
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属） ラックマウント可能。 1U、クォーターラック幅（QIO-RMK ラック キットは別売り） | |||
制御接続
| QIO-GP8x8 | QIO-IR1x4 | QIO-S4 | QIO-L VR4 | |
| 接続タイプ | GPIO | 赤外線 | シリアル | 低電圧リレー |
|---|---|---|---|---|
| ポート | 8 つの汎用入力 & 8 つの汎用出力 | IRレシーバーインプット 1 ＆ IRエミッターインプット 4 | RS232ポート 4つ （1つのポートにはRS-485およびRS-422との互換性も含まれています） | 4つの接点閉鎖リレー（2ピン、3.55 mm） |
| その他のコネクター | ||||
| 外部電源 | 24 VDC、2.5 A、デイジーチェーン接続用の 2 番目のコネクター付きユーロブロック （QIO-PSU 電源は別売り） | |||
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE | |||
| PoE仕様 | IEEE 802.3af Type 1, Class 3に準拠 | IEEE 802.3af Type 1, Class 1に準拠 | IEEE 802.3af Type 1, Class 1に準拠 | IEEE 802.3af Type 1, Class 1に準拠 |
| LAN（スルー） | イーサネットデイジーチェーン接続 | |||
| その他全般 | ||||
| 寸法図 | 139.7 x 108 x 40.4 mm（5.5×4.25×1.59インチ） | |||
| 重量 | 0.54 kg（1.18 ポンド） | |||
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属） ラックマウント可能、1U、クォーターラック幅 （QIO-RMK ラック キットは別売り） | |||
電話接続
| QIO-TEL2 | |
| 接続性 | 標準 RJ11 （6P2C） コネクターの 2 つの PSTN （POTS） 電話回線 |
|---|---|
| 電話回線 | |
| インピーダンス | 600 Ω、公称 |
| 周波数特性 | 300 Hz〜3.3 kHz、±1.0 dB |
| THD+ノイズ | < 0.5% |
| S／N比 | > 62dB |
| 呼出音相当番号 | 0.1 |
| その他のコネクター | |
| 外部電源 | 24 VDC、デイジーチェーン接続用の 2 番目のコネクター付きユーロ コネクターで 2.5A （QIO-PSU 電源は別売り） |
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE |
| PoE仕様 | IEEE 802.3af Type 1, Class 1に準拠 |
| LAN（スルー） | イーサネットデイジーチェーン接続 |
| その他全般 | |
| 寸法図 | 215.9 x 108 x 40.4 mm（8.5×4.25×1.59インチ） |
| 重量 | 0.74 kg（1.63 ポンド） |
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属）。ラックマウント可能、1U、ラック幅 （QIO-RMK ラック キットは別売り） |
多目的接続
| QIO-FLEX4A | |
| 接続性 | 4 つのフレキシブル I／O、4x8 GPIO、1 つの RS232、2 つのアンプ出力 |
|---|---|
| マイク／ライン入力 | |
| 最大入力レベル | +24 dBu（平衡）、+18 dBu（アンバランス） |
| プリアンプのゲイン範囲 | 0 dB - 60 dB |
| ファンタム電源 | +48 V DC （チャンネルあたり 10 mA、IEC 61938 P48 準拠） |
| 等価入力ノイズ | < -120 dBu、ウェイトなし @ 20 Hz〜20 kHz |
| 入力と入力のクロストーク@1kHz | > 110dB（標準）、> 95dB（最小） |
| 入力インピーダンス | 10 kΩ（平衡）、5 kΩ（アンバランス） |
| インプット ダイナミックレンジ | @ +24 dBu感度, > 108 dB @ +10 dBu感度, > 105 dB @ -10 dBu感度, > 100 dB @ -36 dBu感度, > 80 dB |
| マイク／ライン出力 | |
| 最大出力レベル範囲 | -37 dBu ～ +24 dBu |
| 出力ダイナミックレンジ | 108 dB |
| 出力間のクロストーク @ 1 kHz | > 102dB（標準）、> 90dB（最小） |
| 出力インピーダンス | 200 Ω（平衡）、100 Ω（アンバランス） |
| サンプルレート | 48 kHz |
| ビット深度 | 24ビット |
| アンプ出力 | |
| スピーカーの最大出力（Aux 24 VDC 電源） | 9 W @ 4 Ω、チャンネルあたり |
| 最大スピーカー出力（PoE+） | 5 W @ 4 Ω、チャンネルあたり |
| 出力インピーダンス | 4-8 Ω |
| コントロール | |
| RS232 | 1 ポート |
| GPIO | 4x8 |
| その他のコネクター | |
| 外部電源 | 24 VDC、3.7 A、デイジーチェーン接続用の 2 番目のコネクター付きユーロブロック （QIO-PSU 電源は別売り） |
| LAN（PoE） | Q-LAN用ギガビットLAN接続、PoE |
| PoE仕様 | タイプ2、クラス4でIEEE 802.3に準拠 IEEE 802.3af タイプ 1、クラス 3 に対応 （この出力レベルではアンプは無効になります） |
| LAN（スルー） | イーサネットデイジーチェーン接続 |
| その他全般 | |
| 寸法図 | 139.7 x 219.1 x 40.4 mm（5.5×8.62×1.59インチ） |
| 重量 | 2.3ポンド （1.04 kg） |
| 取り付けオプション | サーフェスマウントおよびウォールマウント可能（ハードウェア付属） ラックマウント可能。 1U、ハーフラック幅（QIO-RMKラックキットは別売り） |
All specifications are subject to change without notice.
