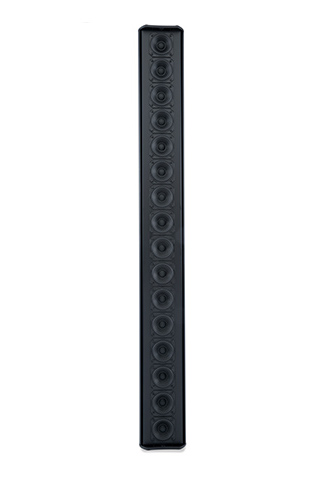

El AD-S162T de la nueva serie AcousticDesign™ es un altavoz de columna de montaje en superficie con 16 transductores. Este sistema de rango completo y alta gama tiene capacidad de carga de sistemas de 70 V/100 V o bypass de 8 ohms, haciéndolo ideal para una amplia variedad de aplicaciones de primer o segundo plano con entornos de acústica compleja. Equipado con un sistema de montaje único de giro e inclinación, el altavoz de montaje en superficie de columna ofrece numerosos lugares de posicionamiento, permitiendo que el altavoz se mantenga cerca del muro al tiempo que alcanza una inclinación hacia abajo de 20°.

Microsoft Teams認定

Características

  • Diseño industrial deliberadamente discreto.

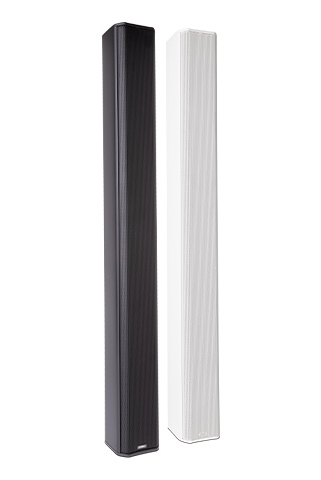

  • Disponible en blanco (RAL 9010) o negro (RAL 9011).
  • Gabinete y rejilla que se pueden pintar.
  • Información completa acerca de EASE, CLF, CAD & BIM.
  • Construcción en aluminio robusto.
  • Inhibidores de rayos UV en todos los modelos blancos.
  • Cumple con la normativa IP-54 para resistencia al polvo y salpicaduras
  • Rejillas con recubrimiento electrostático y conos con tratamiento contra la intemperie.
  • Estribo de giro e inclinación cercano a pared incluido.
  • Transformadores de baja saturación de 70 V/100 V.
  • Bypass de 8 ohms de baja impedancia.
  • Conector Euroblock con loop-through.
  • Cubierta de panel de entrada sellada – mantiene la humedad alejada del cableado.

システムの詳細

AD-S162T

トランスデューサー

(x16)2.75インチ(69.8 mm)耐候性ペーパーコーンウーファー

有効周波数範囲1、2、3、8

90 Hz – 17 kHz

許容入力/電圧6

200 W / 40 V (rms)

感度 [dB]

定格 @1W、1m 2、3、4、8 : 89 (狭い) 88 (広い)
EN54-24 @1W, 4m 9 :データなし

カバレッジ(‐6 dB)[°]
横×縦9

2、5、8 : 160 x 15 (狭い) / 30 (広い)
500Hz:180 x 52 / 52、1kHz:180 x 26 / 28
2kHz:160 x 18 / 28、4kHz:180 x 13 / 30

SPLの公称値、1/3
オクターブバンドCPB、1W、4m、
EN54-24 eq適用 [Hz : dB] 9

 500:データなし。 630:データなし。 800:データなし; 1000:データなし
1250:データなし; 1600:データなし。 2000:データなし。 2500:データなし
3150:データなし; 4000:データなし

指向係数2、5、8

(未確定)

指向係数 [dB] 2, 5, 8

11 (狭い) 13 (広い)

最大SPL [dB]

定格、1m(連続/ピーク) 7 :112/118(ナロー)
111 / 117(広角)

EN54-24、4m(低インピーダンス/最高タップ) 9 :データなし /データなし

推奨アンプ

250 W

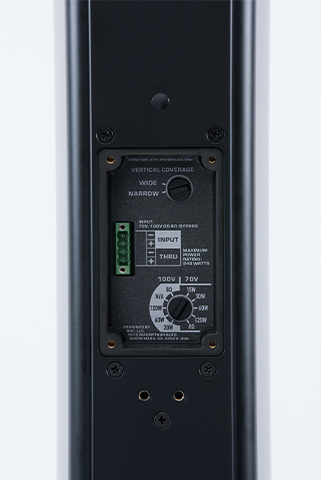

トランスタップ/インピーダンス

バイパス:8Ω
15W(70V); 30W(100V)タップ:333Ω
30W(70V); 60W(100V)タップ:167Ω
60W(70V); 120W(100V)タップ:83Ω
120W(70V);なし(100V)タップ:42Ω

インプットコネクターの種類

パラレル出力付きユーロブロックコネクター

エンクロージャーの材質

パウダーコートされたアルミニウム

グリル素材

パウダーコートされたアルミニウム

防塵防滴

IP-54

動作環境

屋内または屋外で使用できるように設計されています

動作温度範囲

-20から50°C(-4から122°F)

本体重量

11.8 kg(26 lb)

製品寸法(H×W×D)

45.8 x 5.2 x 5インチ
(1162 x 131 x 126 mm)

出荷重量

14.86 kg(32.7 lb)

出荷寸法(H×W×D)

12.3 x 9.9 x 54.5インチ
(312 x 251 x 1384 mm)

付属品

グランドナット付き密閉型入力端子カバープレート
クイックハングパン/チルト壁面ブラケット
ショルダーアイボルトセーフティテザーアンカー

保安庁

UL1480A
EN54-24:2008タイプB、(保留中)
UL1876に従ってUL登録されたトランス、ROHS、CE準拠

1定格感度から -10dB
2フルスペース、4m
3基準軸
4 200 - 10kHz平均
5 1k - 10kHz平均
6 IEC、2時間
7定格ノイズ電力と感度から算出
8基準面は、スピーカーのバッフル面と一致する面です。基準軸は、基準面に垂直で、バッフルの中心を通過する軸です。垂直面は、基準軸とタップセレクターノブを含む、基準面と直角に交差する平面です。水平面は、基準軸を含む、基準平面と垂直平面と直角に交差する平面です。
9 EN54-24 に準拠

All specifications are subject to change without notice.
