DCMシリーズクロスオーバー/モニターは、QSC USL JSDシリーズプロセッサーなどの独立したシネマプロセッサーを使用する場合の、デジタルシネマオーディオシステム向けの強力なソリューションです。新しいDCMは、QSCのDCPおよびDPM製品の仕様に基づいて構築されており、単一の統合システムでデジタルシネマ用のスピーカークロスオーバーおよびモニタリング機能を提供します。QSCのデジタルシネマアンプ(DCA)で使用するように設計されており、QSCのデジタルシネマスピーカー(DCS)用の高度なIntrinsic Correction™設定を備えたDCMは、シネマサウンドシステムの配線と構成を簡素化しながら、スピーカーのパフォーマンスを最適化します。DCM 300 は、3 つのスクリーンチャンネルのトライアンプまたはクワッドアンプ動作用に構成できます。DCM 300 は、2 つまたは 4 つのサラウンドチャンネル (5.1 または 7.1) に対応します

QSC DCSシリーズシネマスピーカーと併用すると、QSC独自のIntrinsic Correctionがスピーカーの本質的な挙動を調整し、測定されたレスポンスから音質に影響を与える要因を計算して取り除きます。その結果、現場での部屋のチューニングを最小限に抑えながら、最適な「箱から出してすぐに使える」パフォーマンスが得られます。

DCM 300は、システムの配線とセットアップを大幅に簡素化し、設置時間と人件費を大幅に削減します。入力およびモニター信号の DCA アンプへの接続は、QSC DataPort VGA スタイルのケーブルを介して行われます。セットアップは、フロントパネルのUSBケーブル接続で、メニュー方式のDPM Manager ソフトウェアを使用して構成します。このプログラムには、QSCシネマスピーカーモデルのQSC Intrinsic Correctionのデータベースが含まれています。

DCM 300は、DCAシリーズ*アンプのインプットと出力のオーディオモニタリングに加えて、QSC独自の「負荷障害」検出機能を搭載しています。アンプの出力をモニターしてスピーカーの短絡などを検知し、すべてのアンプ出力が正しく機能していることを確認します。

*DataPort 接続は QSC ISA シリーズアンプでも動作しますが、ISA シリーズではオープン/ショート検出やスタンバイ機能は提供されません。


特長

  • アナログ入力は、シネマプロセッサーまたはその他の 8 チャンネル アナログ オーディオ ソースからのオーディオを受け入れます
  • QSCシネマスピーカーの最適なパフォーマンスのためのQSC Intrinsic Correction DSP設定
  • フロントパネルコントロールを備えたブースモニターで簡単に操作
  • パッシブ、バイアンプ、トライアンプ、クアッドアンプ
  • 既存のすべてのQSC DCAアンプと互換性があります
  • バイパスモード - 障害が発生したコンポーネントの周囲にオーディオをルーティングして、ショーが確実に続行されるようにします
  • SNMPの完全サポートを含むイーサネット経由の制御と監視
  • ソフトウェアとファームウェアの継続的な開発により、簡単なアップデートで新しい機能が追加されます

仕様

DCM 300
寸法と付属品
寸法(HxWxD) 3.5 インチ (2 U) x 19 インチ x 15 インチ
電源電圧の要件 100 VAC – 240 VAC、50/60 Hz
付属品 6フィートのUL / CSAラインコード、コネクターキット
フロントパネルのコントロールとインジケーター
モニターの音量/パラメーター調整 ロータリーエンコーダー
セットアップモードインジケーター 黄色のLED
LCD 128 x 64ビットモノクロ LCD
電源オン インジケーター 緑色LED
障害検出インジケーター 黄色のLED
USBタイプBポート 設定と管理インターフェイス
モニター出力 3.5 mm TRS

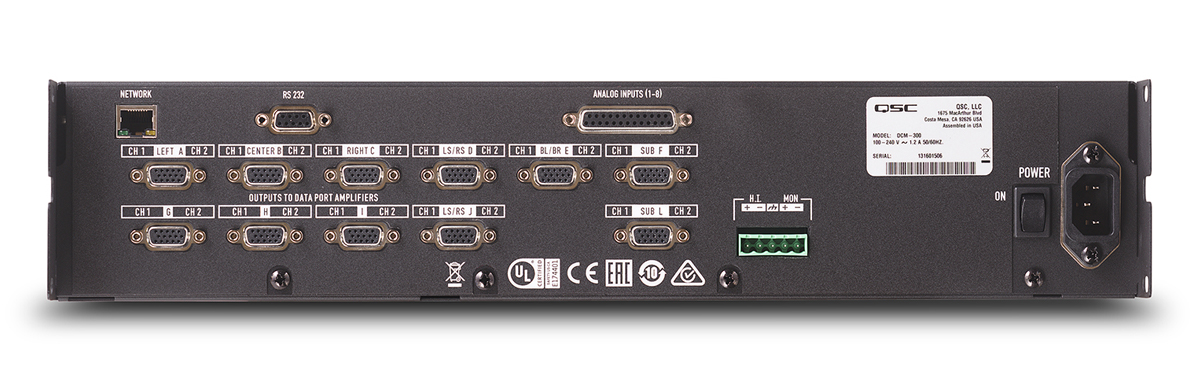

リアパネルコネクター
ネットワーク RJ45 10/100 Mbps ネットワーク管理
RS232 DB-9 シリアル インターフェイス
アナログインプット (1-8) DB-25
DataPort コネクター HD-15 (DCM100 - 8、DCM300 - 11)、QSCアンプインターフェース
H.Iとモニター出力 5 - ユーロブロック(x1) - GND共通
電源スイッチ ロッカースイッチ
モニター スピーカー
スピーカー 2 インチ x 3.5 インチ フルレンジ
アンプ出力 10 W Class D
オーディオ性能
A/D変換 24ビット・デルタ・シグマ、48kHz
周波数特性 20 Hz - 20 kHz(+- .5dB)
入力/出力
メインアナログ入力
コネクター DB25F - 8チャンネル
インプット ステージタイプ アクティブバランスインプット
入力インピーダンス 20k Ω
最大アナログインプット レベル +14.2 dBu(4.0 Vrms)
THD+N(クリップより2dB下) < .003%
DataPort 出力 (HD15)
最大出力レベル 14 dBu
H.I.とモニター出力
コネクター 5ピン・ユーロブロック、共通GND(LCR)
出力ステージタイプ バランス出力
最大出力レベル 18 dBu(調整可能)
モニター ヘッドフォンアウト
コネクター フロントパネル3.5mmミニジャック
出力ステージタイプ アンバランス出力
最大出力レベル 21 dBu
ネットワーク/SNMP
プロトコル イーサネットまたはファスト・イーサネットを介した標準TCP/IP実装。サードパーティのインターフェイスは、UDP/IPまたはTCP/IPを使用できます。DPM マネージャーと SNMP への接続もサポートしています
データレート 10/100 Mbps
 接続要件 Cat-5 UTPケーブル推奨(最大長100m)、有線ネットワークスイッチポートのみへの直接接続、専用LANまたはVLAN。
