Q-SYS CX-Qシリーズ ネットワーク アンプは、堅牢なパワーアンプの伝統、高効率出力デバイスの進歩、ネイティブ ネットワーク トランスポート、制御、監視機能を組み合わせています。CX-Q 8K8 は 8 つのチャンネルを備え、カスタマイズされた出力負荷と最大合計 8000 W の出力を供給できます。すべてのチャンネルで、Low-Z、70 V、または 100 V の直接駆動が利用できます。


  • Q-SYS リフレクトロゴバナー

Q-SYS Reflectへの接続

このQ-SYS製品は、当社の強力な監視および管理ソリューションに接続できます。

今すぐ無料トライアルを開始してください!

特徴と利点

Q-SYS用に構築 – Q-SYS設計にドラッグ&ドロップで簡単に統合でき、ネットワークルーティング、高度な処理、制御が可能になります。

パワーのレガシーの再定義 – これらのネットワークアンプは、信頼性の高いPL380 PowerLight™アンププラットフォーム上に構築された第5世代の高効率クラスDハイブリッドパワートレイン設計で構築されています。

柔軟で効率的なチャンネル出力配分- CX-Q シリーズ ネットワーク アンプは FlexAmp ™と FAST (Flexible Amplifier Summing Technology ™ ) を搭載しており、これらを組み合わせることで出力展開に極めて高い柔軟性を提供します。

ルーティング可能なインプット オプション- Q-SYS への追加接続用の 8 チャンネルのマイク/ライン インプット (+12 V ファンタム電源付き)。

追加機能

  • PFC搭載のPowerLightユニバーサルスイッチモード電源により、最高の効率、オーディオ性能の向上、軽量化を実現
  • タッチプルーフのユーロブロックスピーカー接続
  • 8つの双方向GPIO接続により、Q-SYS内のサードパーティー製ペリフェラルのさらなる制御と統合が可能
  • 自動省エネモードにより、アンプは優れたオーディオ品質を提供しながら、最小限のAC電力を消費します

一般仕様

注: CX-Qシリーズを含むすべてのネイティブ Q-SYS ペリフェラルとエンドポイントでは、構成と動作に接続された Q-SYS Coreが必要です。


  CX-Q 4K8 CX-Q8K8
定格歪み
 0.02 - 0.05%
4Ω  0.04 - 0.1%
最大歪み 4Ω - 8Ω 1.0%
周波数特性 20 Hz - 20 kHz +/- 0.3 dB
ノイズ
ミュート(アンウェイテッド) > 101dB
ミュート(ウェイテッド)   > 104dB
ゲイン(1.2V設定) 35dB 38dB
減衰係数 > 100
入力インピーダンス > 8Kバランス、>4Kアンバランス
アンプと負荷保護 短絡、開回路、過電流、過電圧、熱、RF、
DCフォルト・シャットダウン、アクティブ突入電流制限、オン/オフ・ミューティング
AC電源インプット ユニバーサル電源 100 - 240 VAC、50 - 60 Hz
代理店の承認 UL、CE、RoHS/WEEE準拠、FCCクラスB(伝導性および放射性エミッション)
同梱物 IEC ケーブル、クイックガイド、ユーロ (緑) コネクター



出力仕様

  CX-Q 4K8 CX-Q8K8
  最大出力 最大出力
8チャンネル独立
A、B、C、D、E、F、G、H
70V 1000 W 1250W
100 V 1000 W 1250W
1000 W 1250W
 4Ω 1000 W 1500 W
 2Ω 800 W 1000 W
2チャンネルBTLブリッジ
A+B または C+D または E+F または G+H
2倍電圧



140V 1500W 2000 W
200V 1500W 2000 W
1500 W 3000 W
4Ω 1400 W 1700 W
NR* NR*
2チャンネルパラレル
ABまたはCDまたはEFまたはGH
2倍電流



70V 1500W 2000 W
100 V 1500 W 2000 W
1000 W 1250W
4Ω 1250W 2400 W
1500 W 2500 W
3チャンネルパラレル
ABC または EFG
3倍電流



1000 W 1250W
4Ω 1500W 2000 W
1500 W 2500 W

4チャンネルブリッジ/パラレル
AB+CD、EF+GH
電流、電圧ともに2倍



2500 W 4000 W
4Ω 3000 W 5000W
NR* NR*
4チャンネルパラレル
ABCD または EFGH
4倍電流



1000 W 1200 W
4Ω 2000 W 2400 W
2500 W 4000 W
3000 W 4000 W

NR* = 過度の電流引き込みのため推奨されません

制御器、表示、接続

  CX-Q 4K8 CX-Q8K8

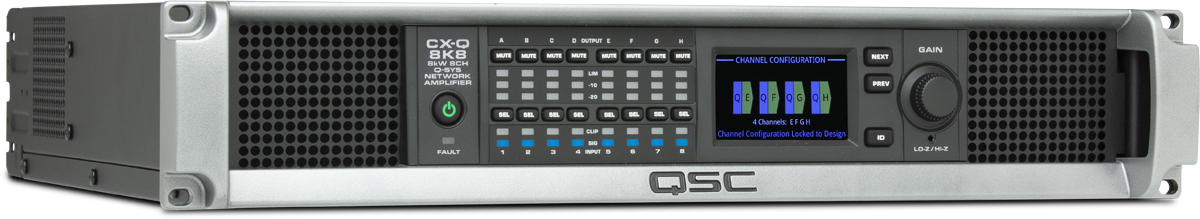

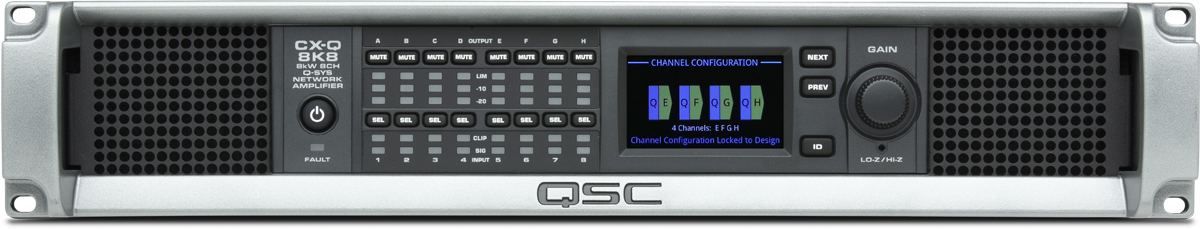

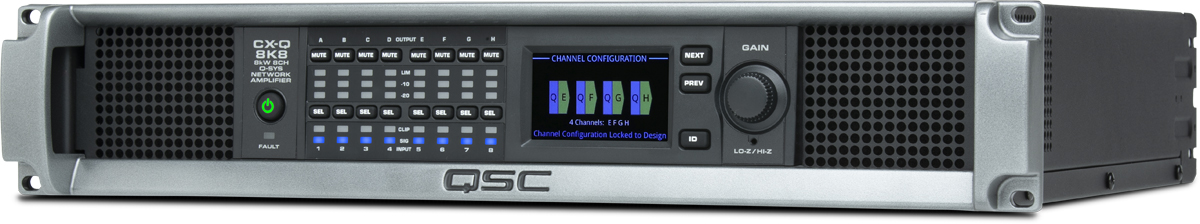

コントロールとインジケーター(フロント) 電源 • チャンネルミュートボタン • チャンネルSELECTボタン • チャンネルインプット 信号およびCLIP LEDインジケーター チャンネル出力およびLIMIT LEDメーター • NEXT、PREV、IDボタン • コントロールノブ

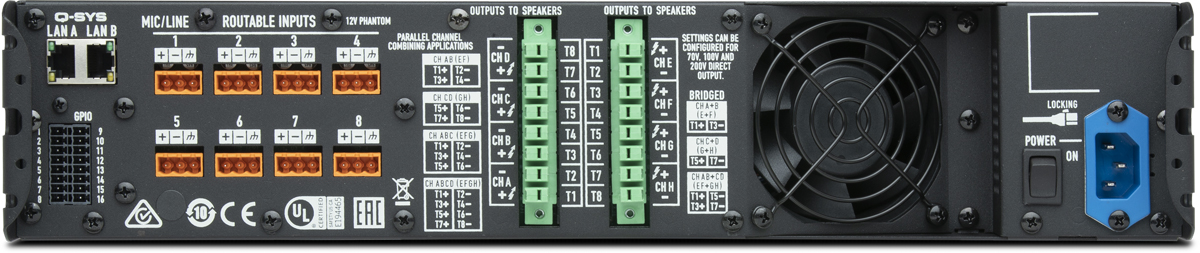

コントロールとインジケーター(リア) AC 電源切断(IEC C-14)
インプットコネクター 「Q」モデル - 3ピンユーロ(緑)およびQ-LANネットワーク接続
「Qn」モデル - Q-LANネットワーク接続のみ
出力コネクター 8ピンユーロ(緑)

重量と寸法

  CX-Q 4K8 CX-Q8K8
寸法(H×W×D)mm 89 × 482 × 406 89 × 482 × 406
寸法(H×W×D) 3.5 × 19 × 16 3.5 × 19 × 16
重量(本体) 11.3kg/ 25ポンド 11.8kg/ 26ポンド
梱包重量 13.2kg/ 29ポンド 13.6kg/ 30ポンド


All specifications are subject to change without notice.
