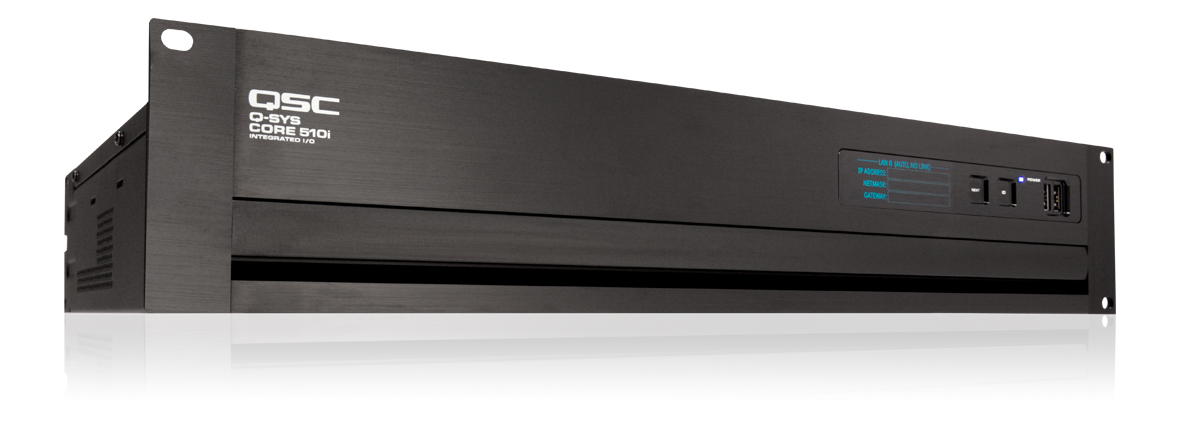

Core 510i （ I/O Frameモード）
Q-SYS インテグレートコアプロセッサー
Q-SYS™ Core 510i プロセッサーは、Intel™ CPU とマザーボード、および Q-SYS が開発した専用の Linux™ リアルタイム オペレーティング システムを利用するオーディオ、ビデオ、および制御処理システムであり、あらゆるスケールのAV システムにクラス最高の機能を提供します。
Q-SYS Core 510i プロセッサーは、Q-SYS Core の中で最も柔軟なオーディオ I／O を提供し、アナログ、デジタル、およびネットワークオーディオ接続の多様性を必要とするアプリケーションに最適です。 8 つのオンボード I／O カード スロットを備えており、Q-SYS Type-II I／O カードを任意に組み合わせて装着できるため、多様な接続オプションが可能になります。
特徴と利点
- 256 x 256ネットワークオーディオチャンネル（Q-LAN ／ AES67）
- 8 個のオープン Q-SYS IO カード スロットを介してオンボード I／O を構成可能
- 64 x AECプロセッサー
- 最大 14 個の Q-SYS NM-T1 ネットワーク マイクをサポート
- 最大128 x 128 Danteオーディオチャンネル（8 x 8を含む）
- フル機能の Q-SYS コントロール エンジン （オプションの機能ライセンス付き）
- 16 x 16 GPIO
Q-SYS オペレーティング システム：標準のコンピューター ハードウェアと IT 業界のネットワーキング プロトコルを使用して構築された、専用の Linux ™リアルタイム OS 上のオーディオ、ビデオ、および制御処理。
多様な I／O オプション： 8 つのオンボード I／O カード スロットを備えた柔軟なシャーシでの Q-SYS Core処理。最大限の柔軟性を実現する Dante ™などのブリッジ ネットワークを含む、 Q-SYS I／O カードの任意の組み合わせを装着できます。
Q-SYSCore・モード： 新しいQ-SYS AV-to-USBブリッジングソリューションとの統合や、オンボードのアコースティックエコーキャンセレーション（AEC）処理など、オーディオ、ビデオ、制御のあらゆる要件に対応する豊富な処理能力を提供し、複数の中小規模の会議スペースまたは単一の大規模スペースを管理できます。
I／O フレーム モード：最大 128 x 128 のオーディオ チャンネルを Q-SYS システムに統合して、別個の Q-SYS Core プロセッサーで処理する機能を提供します。
外部デバイス制御：TCP／IP、RS232、GPIOを使用した外部デバイスの制御とインターフェース。
ペリフェラル統合： Q-SYSネットワーク周辺機器のカタログには、アンプ、タッチスクリーンコントローラ、ページングステーション、I／Oチャンネルエキスパンダー、ネットワークカメラ、ネットワークマイクロフォン、ネットワークラウドスピーカーなどがあります。
統合ソフトウェア プラットフォーム:インテグレーターは、小規模システムから大規模システムまで拡張するために複数のプラットフォームを学習する必要がなく、1 つのソフトウェア設計ツールに 1 回のトレーニング投資を行うだけで済みます。また、Q-SYSプラットフォームにより、変化するセキュリティー環境への迅速な対応が可能になります。
| システム ハードウェア | Q-SYS Core 510i 統合プロセッサー |
| Description | I／Oを内蔵したシステムプロセッサーおよび制御エンジン（または「I／Oフレームモード」のI／Oフレームペリフェラル） |
| チャンネル容量 | |
| ネットワーク チャンネル数 | 256 × 256 |
| オーディオ I／O 数 | 8 つのオーディオ I／O カード スロット - 合計 128 × 128 のオンボード I／O チャンネルに対応 |
| AECチャンネル容量 | 64 ：テールの長さ200ms （「Q-SYS Core モード」でのみ利用可能） |
| Q-SYS NM-T1の接続数 | 14 |
| マルチトラックプレーヤー容量 | 16トラック、128トラックまで拡張可能（「Q-SYSCoreモード」でのみ使用可能） |
| メディアドライブ容量 | デフォルトドライブで約6GB（「Q-SYSCoreモード」でアクセス可能、アップグレードオプションが利用可能） |
| コントロール | |

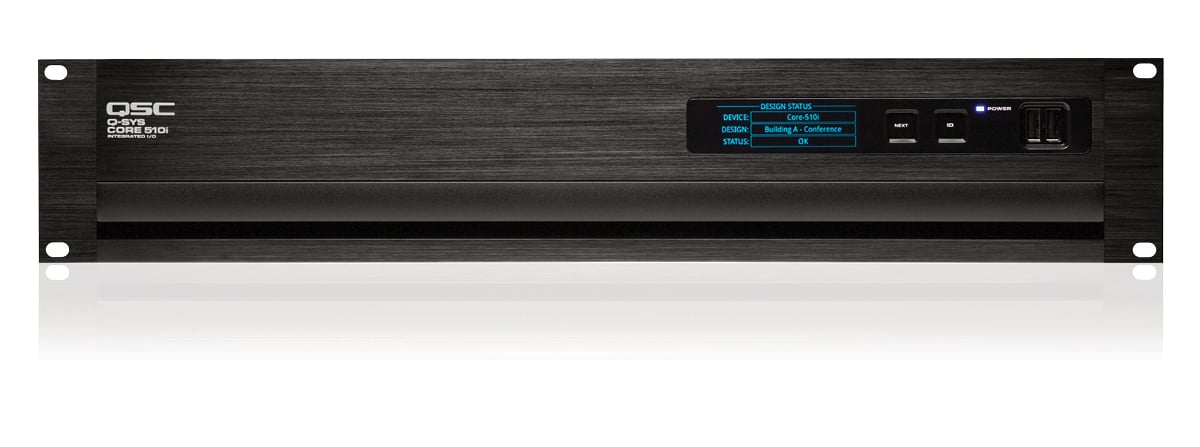

| フロントパネルコントロール | 「NEXT」 OLED ページ送り 静電容量式タッチボタン |
| フロントパネルコネクター | AUX USB:USB ホスト × 2 （タイプ A コネクター） |

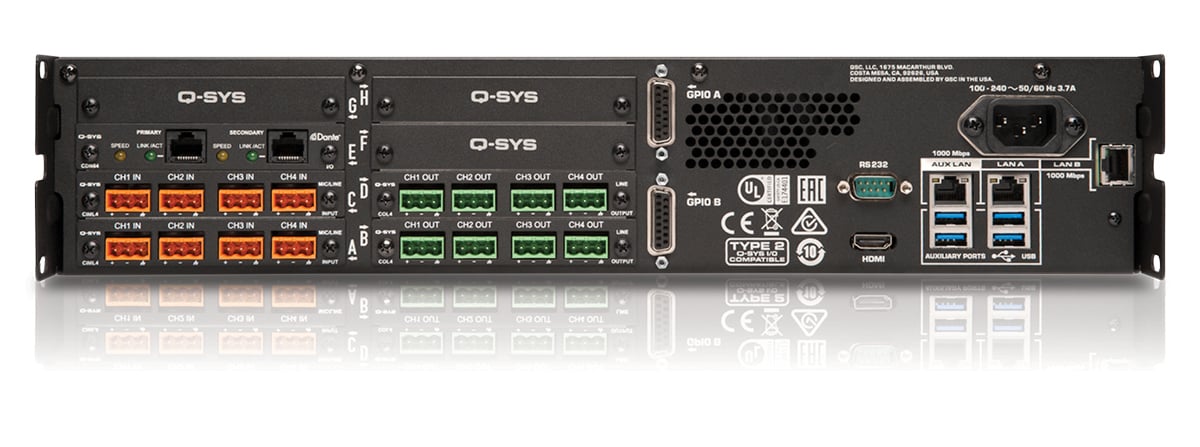

| リアパネルコネクター | RS232: オス 9 ピン D シェル コネクター （DE-9） |
| 電源電圧 | 100 VAC - 240VAC、50-60 Hz |
| 消費電流 | 最大3.7A @100 VAC （実際の消費電流は、I／Oカードやメディアドライブ、DSPロード、ネットワークローディングなどの構成オプションによって異なります） |
| 動作温度範囲 | 0°C - 50°C |
| BTU／時間 | 600 （標準負荷時の電力変換推定値） |
| 湿度 | 最大85%RH |
| 規制準拠 | FCC 47 CFR Part 15 クラス A、IC ICES-003、CE （EN55032、EN55035）、EU RoHS 指令 2011／65／EU、WEEE 指令 2012／19／EU、中国 RoHS 指令 GB／T26572、EAC、RTL、UL、C-UL |
| 製品寸法 | 89 × 483 × 381 mm 3.5 × 19 × 15 インチ |
| 出荷時梱包寸法 | 165 × 597 × 508 mm 6.5 × 23.5 × 20 インチ |
| 出荷重量 | 23ポンド 最小（I／Oカードを取り付けると出荷重量が増加します） |
| 付属品 | 6 フィートの UL／CSA／IEC ライン コード、設置マニュアル、I／O コネクター （ユーロ スタイル ターミナル ブロック付き I／O カードの購入時に付属） |
All specifications are subject to change without notice.
