AD-S4T

4.5 pulgadas, 2 vías, cobertura cónica DMT de 120°

Microsoft Teams認定バッジ

Características

  • Woofer de 4-inch con tratamiento contra la intemperie; tweeter de cúpula de seda de 0.75"
  • Cobertura conica DMT de 120°
  • Transformadores de 70V/100V de baja saturación y baja pérdida de 30 watts con bypass de 8 Ω
  • Pico máximo de nivel de presión sonora de 110 dB (bypass de 8 ohms)
  • DMT (Directivity Matched Transition™) garantiza una respuesta de frecuencia fluida y uniforme en la zona de cobertura
  • El sistema X-Mount™ permite instalar fácilmente el altavoz e implementar en una variedad de ángulos sin que se deslice con el tiempo
  • Filtros avanzados de ecualización mediante Intrinsic Correction™ disponible a través de las plataformas de procesamiento de audio en red Q-SYS™ o de los amplificadores CXD
  • Las cajas de ABS ligeras ofrecen durabilidad a largo plazo y una buena apariencia durante mucho tiempo
  • Cubierta de panel de entrada sellada y rejillas de aluminio con recubrimiento electrostático para mayor resistencia a la intemperie
  • Cumple con la normativa IEC60529 IP-54 para resistencia al polvo y salpicaduras

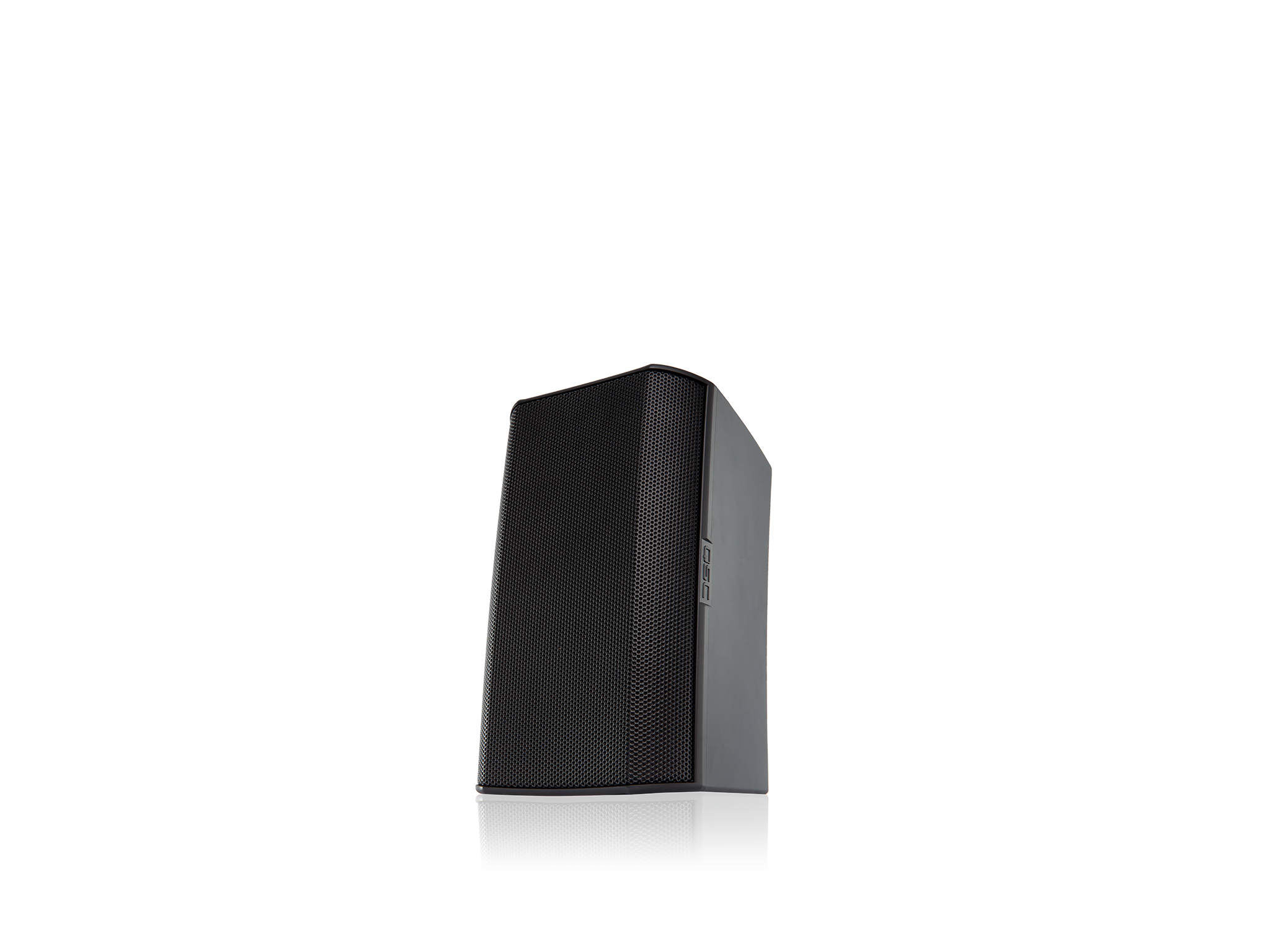

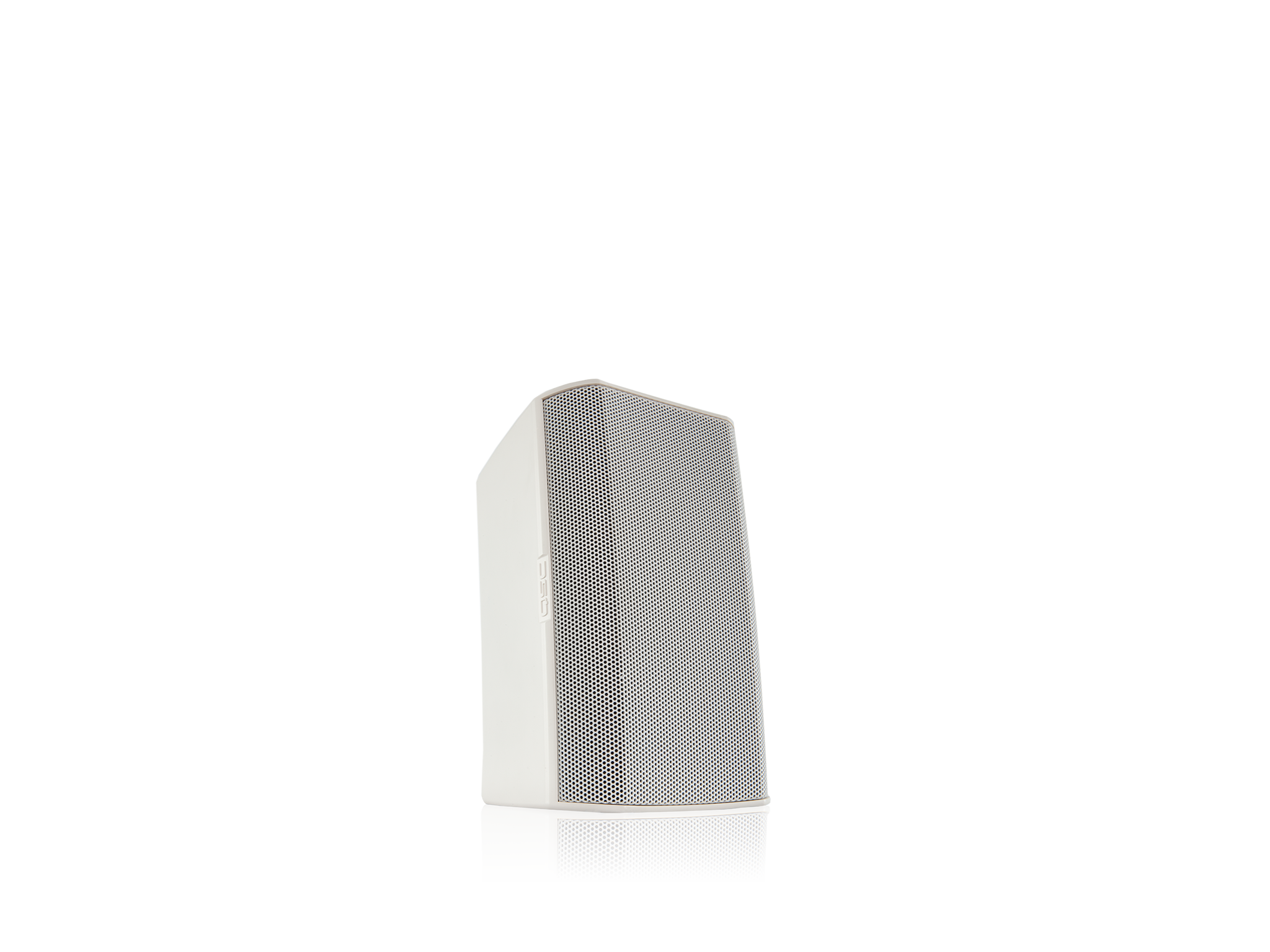

  • Disponible en negro (RAL 9011) o blanco (RAL 9010)
  • Información completa acerca de EASE, CF2, CAD, y BIM disponible en línea
システムの詳細 AD-S4T
有効周波数範囲1 68 Hz - 20 kHz
許容入力／電圧2 50 W ／ 20 V （rms）
広帯域感度3 87 dB SPL
カバレッジ角度（-6 dB） 120°コニカルDMT™
指向係数（Q） 6
指向係数 8 dB
最大出力SPL（連続）4 104 dB
最大出力SPL（ピーク）4 110 dB
定格インピーダンス 8 Ω
推奨アンプ出力
（スピーカーの「プログラム」出力）		 100 W
トランスタップ 70 V：30、15、7.5、3.75 W、8Ωバイパス

100V： 30、15、7.5 W、8Ωバイパス
HFトランスデューサー 0.75インチ シルクドームツイーター／0.75インチ ボイスコイル、ホーン搭載
LFトランスデューサー 4.5インチ耐候性ペーパーコーンウーファー

1インチ／25mm ボイスコイル
インプットコネクターの種類 パラレル出力端子付きユーロブロックコネクター
エンクロージャーの材質 塗装済み ABS ポリマー
グリル素材 パウダーコートされたアルミニウム
X-Mount素材 パウダーコートされたアルミニウム
エンクロージャーの詳細
防塵防滴 IP-54
動作環境 屋内と屋外で使用できるように設計されています
テスト ADシリーズスピーカーは、次のテストを使用して屋外での使用が認定されています。

  • 塩水噴霧： MIL-STD-810G メソッド 509.5 100 時間
  • 湿度：MIL-STD-810Gメソッド507.5、自然サイクルB2、7日間のサイクリック高絶対湿度
  • 高温と低温：-20°から50°Cの範囲でQSC内部標準に準拠したテスト済み

本体重量 2.9 kg ／6.5 ポンド
製品寸法
（HWD）インチ		 10.3 × 6.34 × 6.42
製品寸法
（HWD）mm		 261 × 161 × 163
出荷重量 7.65 kg ／16.8 ポンド（ペア梱包）
出荷寸法
（HWD）インチ		 15.5 × 10.3 × 18 （ペア梱包）
出荷寸法
（HWD）mm		 394 × 261 × 458 （ペア梱包）
付属品 X-Mountマウントシステム、ユーロブロックコネクター、
インプットパネルカバー

1 自由音場、軸上感度 -10dB
2IEC60268-1ノイズ信号 2時間
3オンアクシス、自由空間感度、2.83V、1 m
4定格ノイズ電圧と感度から算出


All specifications are subject to change without notice.
